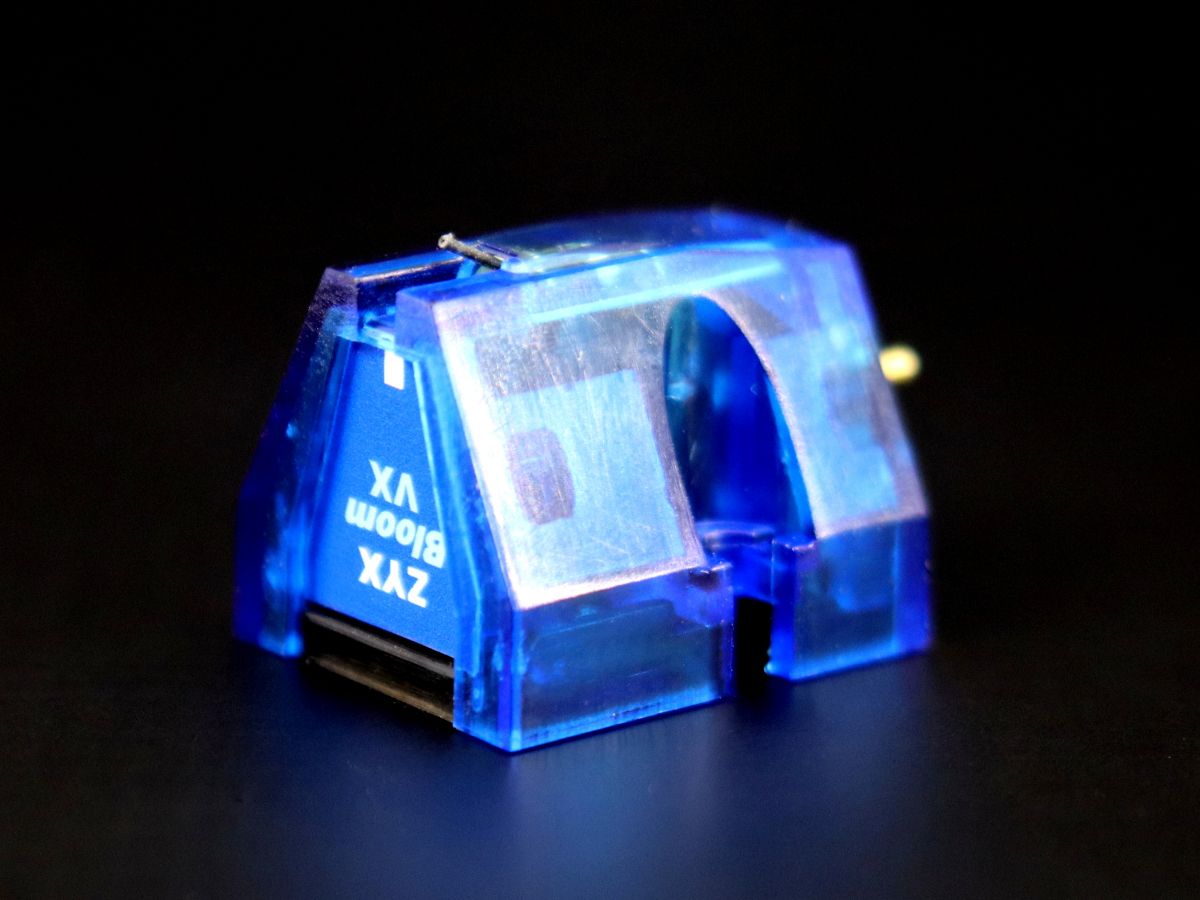

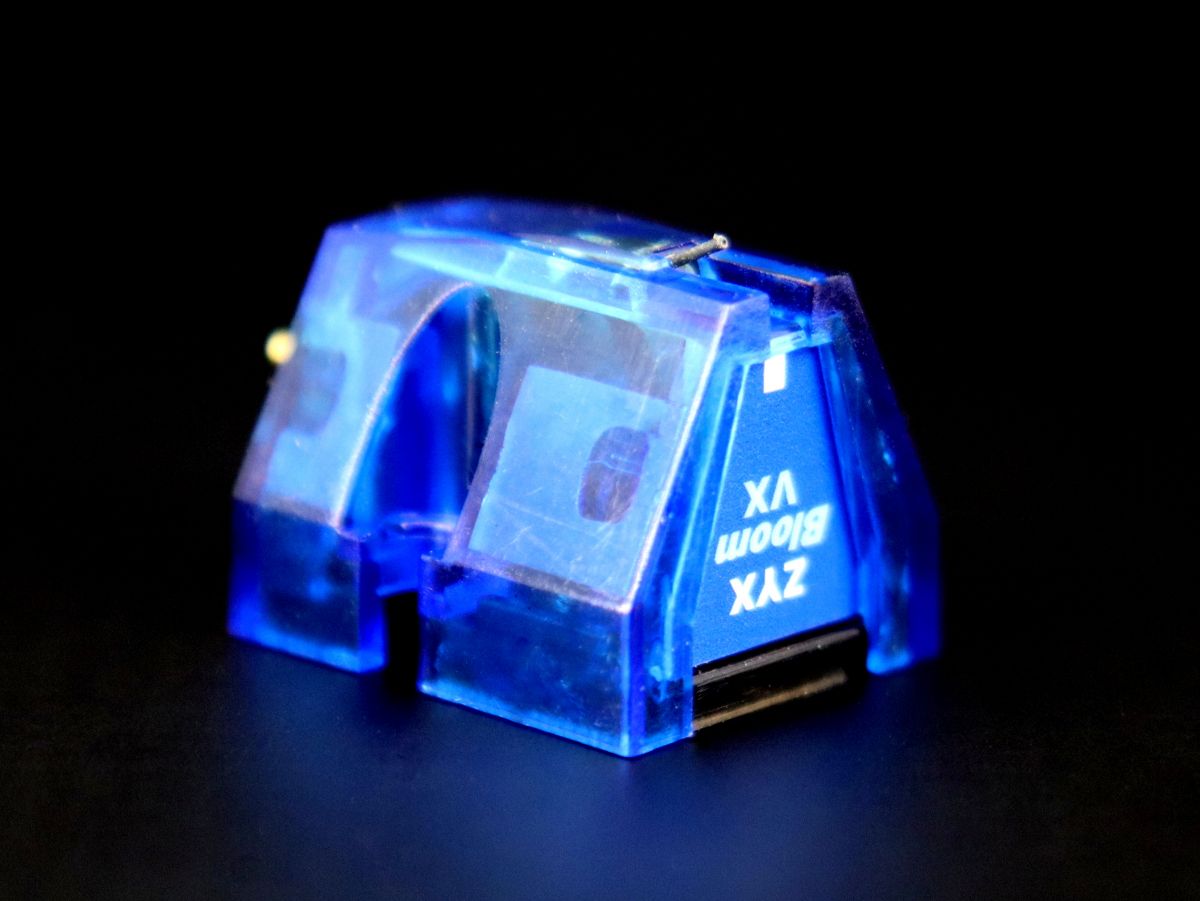

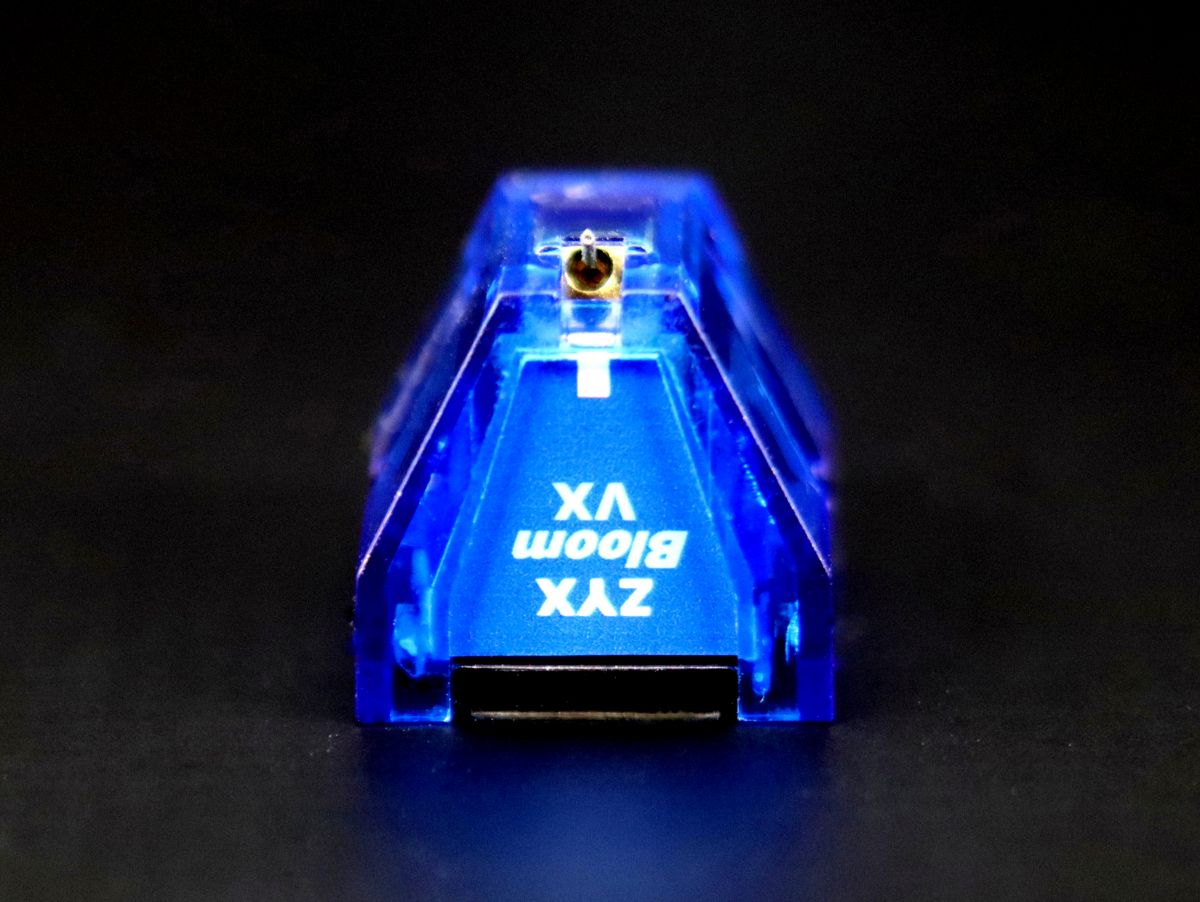

ZYX R50 Bloom VX to stereofoniczna wkładka gramofonowa typu Moving Coil, wykorzystująca generator Real Stereo oraz najnowszy układ magnetyczny VX. Konstrukcja została wyposażona w diamentową igłę Line Contact, wspornik ze stopu aluminium i magnezu oraz cewki nawinięte przewodnikiem z miedzi 6N OFC.
Model występuje w wersji standardowej o napięciu wyjściowym 0,24 mV oraz odmianie HO, oferującej 0,48 mV. W obu przypadkach wymagany jest odpowiednio dopasowany przedwzmacniacz gramofonowy MC lub transformator podwyższający.
stereofoniczna wkładka gramofonowa typu MC,
generator ZYX Real Stereo,
najnowszy układ magnetyczny VX,
diamentowa igła o szlifie Line Contact,
powierzchnia styku igły 6 × 35 µm,
wspornik ze stopu aluminium i magnezu ALMg,
czarne anodowanie zwiększające sztywność wspornika,
cewki z miedzi 6N OFC o średnicy 0,035 mm,
obróbka kriogeniczna w temperaturze −196°C,
napięcie wyjściowe 0,24 mV,
opcjonalna wersja HO o napięciu 0,48 mV,
zalecany nacisk igły 2,0 g,
obciążenie przedwzmacniacza 100 Ω lub większe,
korpus wykonany z poliwęglanu,
magnes samarowo-kobaltowy,
dostępne warianty masy z podstawami TB i SB.
W klasycznej wkładce MC ruch wspornika powoduje przemieszczanie się cewek w polu magnetycznym i wytwarzanie sygnału elektrycznego. ZYX rozwija tę koncepcję za pomocą własnego generatora Real Stereo, w którym kanały pracują w obrębie wspólnego, precyzyjnie ukształtowanego pola magnetycznego.
W generacji VX producent zmodyfikował układ jarzma i elementów prowadzących strumień magnetyczny. Konstrukcja ma ograniczać wpływ prądów wirowych powstających w obwodzie magnetycznym oraz utrzymywać bardziej stabilne pole w obszarze cewek. Celem rozwiązania jest dokładniejsze zachowanie różnic pomiędzy lewym i prawym kanałem oraz sprawna odpowiedź generatora na zmiany zapisane w rowku płyty.
R50 Bloom VX wykorzystuje pełny diament o szlifie Line Contact. Powierzchnia styku z rowkiem wynosi 6 × 35 µm, dzięki czemu igła kontaktuje się z jego ściankami na dłuższym odcinku niż prostsze szlify sferyczne.
Taka geometria pomaga odczytywać drobne modulacje zapisane w rowku, ale wymaga dokładnego ustawienia wkładki. Szczególne znaczenie mają geometria montażu, azymut, nacisk, antyskating oraz wysokość ramienia.
Producent orientuje kryształ diamentu w taki sposób, aby jego najtwardsza oś pracowała w miejscu kontaktu z płytą. Deklarowana żywotność igły wynosi około 2000 godzin przy nacisku 2,0 g. Rzeczywisty okres eksploatacji zależy jednak od czystości płyt, prawidłowego ustawienia wkładki oraz sposobu jej użytkowania.
Wspornik wykonano z rurki ze stopu aluminium i magnezu ALMg o średnicach 0,45 i 0,30 mm. Element został poddany czarnemu anodowaniu, które zwiększa twardość jego powierzchni.
ZYX zastosował ten materiał, aby połączyć niską masę ruchomą z odpowiednią sztywnością. Wspornik przekazuje ruch igły bezpośrednio do układu cewek, dlatego jego masa, geometria oraz odporność na odkształcenia mają istotne znaczenie dla pracy całej wkładki.
Cewki generatora nawinięto przewodnikiem o średnicy 0,035 mm wykonanym z miedzi beztlenowej 6N OFC. Elementy wkładki są poddawane obróbce kriogenicznej w temperaturze −196°C.
Za wytworzenie pola magnetycznego odpowiada magnes samarowo-kobaltowy. Materiał ten pozwala uzyskać silne pole przy zachowaniu niewielkich wymiarów układu generatora.
Obudowę R50 Bloom VX wykonano z poliwęglanu. ZYX świadomie unika metalowego korpusu w pobliżu generatora, ponieważ przewodzący materiał mógłby sprzyjać powstawaniu dodatkowych prądów wirowych.

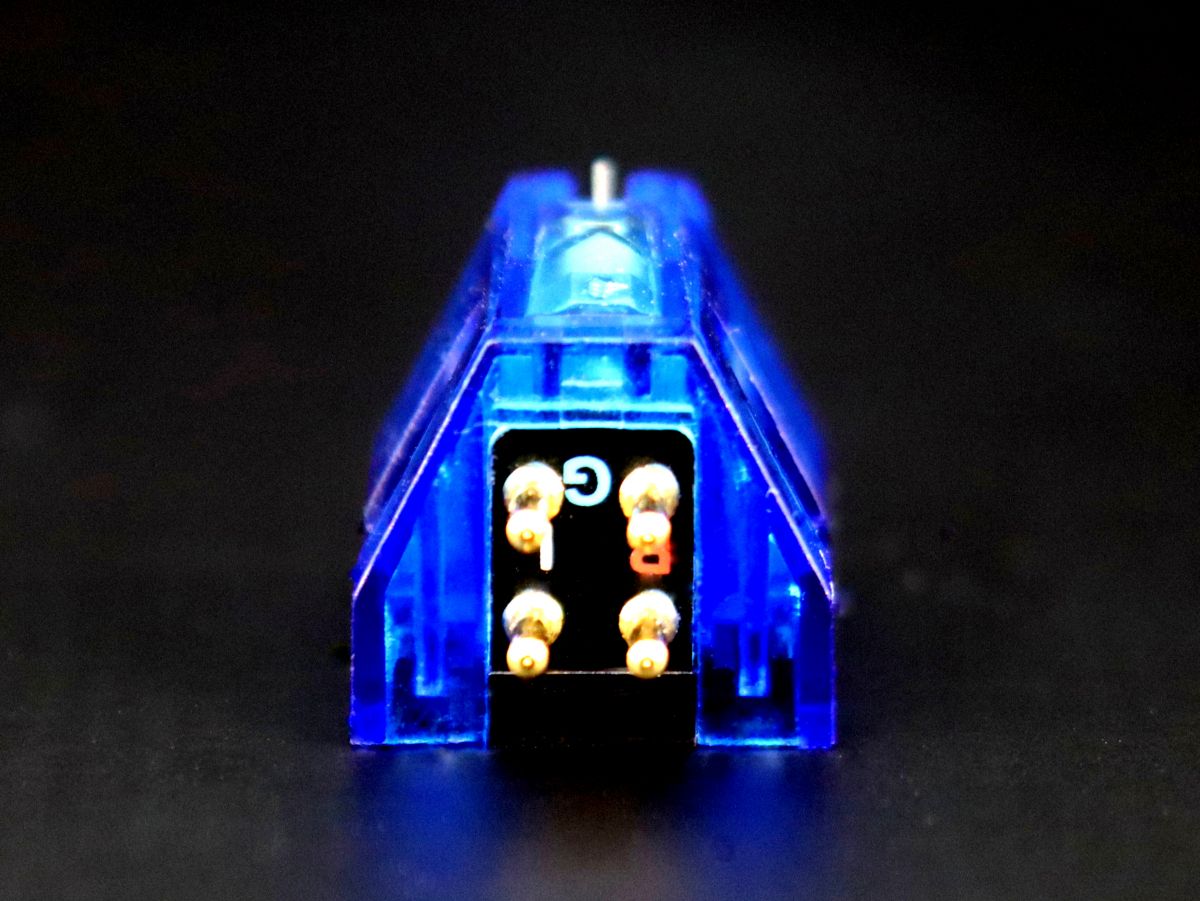

Płytkę przyłączeniową wykonano z laminatu szklano-epoksydowego, a styki o średnicy 1,25 mm zostały pozłocone. Konstrukcja jest zgodna ze standardowym układem wyprowadzeń EIA.
ZYX R50 Bloom VX jest dostępna w dwóch odmianach:
wersja standardowa: 0,24 mV i impedancja wewnętrzna 4 Ω,
wersja HO: 0,48 mV i impedancja wewnętrzna 8 Ω.
Podane napięcia zmierzono przy prędkości 3,54 cm/s i częstotliwości 1 kHz. Przed zakupem należy sprawdzić, która wersja znajduje się w ofercie sklepu, ponieważ wpływa to na wymagane wzmocnienie sekcji gramofonowej.
Wariant HO zapewnia dwukrotnie wyższe napięcie niż model standardowy, ale nadal pozostaje wkładką MC. Nie należy automatycznie traktować go jako modelu przeznaczonego do typowego wejścia MM.
Producent zaleca impedancję obciążenia wynoszącą 100 Ω lub więcej. Przedwzmacniacz powinien jednocześnie oferować odpowiednio niskie szumy i wystarczające wzmocnienie dla napięcia 0,24 albo 0,48 mV.
Wkładka może także współpracować z właściwie dobranym transformatorem podwyższającym MC. Przełożenie transformatora powinno zostać dopasowane do napięcia wyjściowego oraz impedancji konkretnej wersji R50 Bloom VX.
Zalecany nacisk igły wynosi 2,0 g, natomiast dopuszczalny zakres regulacji to 1,7–2,5 g. Wartość 2,0 g powinna być punktem wyjścia podczas montażu i końcowej kalibracji.
Deklarowana zdolność śledzenia przekracza 60 µm przy nacisku 2,0 g. Nacisku nie należy zmniejszać wyłącznie w celu ograniczenia zużycia płyt – zbyt mała wartość może pogorszyć stabilność prowadzenia igły i zwiększyć ryzyko jej chwilowej utraty kontaktu z rowkiem.
Podatność wkładki wynosi 15 × 10⁻⁶ cm/dynę w płaszczyźnie poziomej oraz 12 × 10⁻⁶ cm/dynę w pionowej. Podczas doboru ramienia należy uwzględnić zarówno podatność, jak i masę konkretnego wariantu wkładki.
Podstawowa wersja waży 5,0 g. Wariant z podstawą TB ma masę 7,7 g, natomiast wersja z podstawą SB waży 9,5 g. Zastosowana podstawa wpływa na całkowitą masę układu, wymagany zakres przeciwwagi oraz częstotliwość rezonansową zestawu ramię–wkładka.
Szlif Line Contact pozwala dokładnie odczytywać zapis znajdujący się na ściankach rowka, ale jest również bardziej wrażliwy na błędy ustawienia. Zalecamy przeprowadzenie montażu z wykorzystaniem odpowiedniego szablonu, precyzyjnej wagi nacisku i narzędzi umożliwiających kontrolę azymutu.
Po montażu należy ustawić:
prawidłowy zwis i geometrię wkładki,
nacisk początkowy 2,0 g,
odpowiednią wartość antyskatingu,
azymut,
wysokość ramienia i kąt VTA,
impedancję oraz wzmocnienie przedwzmacniacza MC.
R50 Bloom VX jest przeznaczona dla użytkowników gramofonów wyposażonych w precyzyjne ramię oraz regulowaną sekcję gramofonową MC. Będzie dobrym wyborem dla osób, które chcą wejść do aktualnej serii wkładek ZYX i zależy im na szlifie Line Contact oraz możliwości wyboru napięcia wyjściowego.
Przed zakupem należy sprawdzić kompatybilność wkładki z ramieniem, zakresem przeciwwagi i przedwzmacniaczem gramofonowym. Szczególnie ważne jest również jednoznaczne ustalenie, czy oferowany egzemplarz jest wersją 0,24 mV, odmianą HO 0,48 mV oraz czy ma podstawę TB lub SB.
| Parametr | Wartość |
|---|---|
| Typ wkładki | Moving Coil, stereo |
| Generator | ZYX Real Stereo VX |
| Napięcie wyjściowe | 0,24 mV |
| Napięcie wersji HO | 0,48 mV |
| Warunki pomiaru napięcia | 3,54 cm/s, 1 kHz |
| Impedancja wewnętrzna | 4 Ω |
| Impedancja wersji HO | 8 Ω |
| Zalecane obciążenie | 100 Ω lub więcej |
| Zakres częstotliwości | 10 Hz–40 kHz |
| Liniowość w paśmie słyszalnym | ±1 dB, 20 Hz–20 kHz |
| Separacja kanałów | Powyżej 25 dB przy 1 kHz |
| Zrównoważenie kanałów | Poniżej 0,5 dB przy 1 kHz |
| Zalecany nacisk | 2,0 g |
| Zakres nacisku | 1,7–2,5 g |
| Zdolność śledzenia | Powyżej 60 µm przy 2,0 g |
| Podatność pozioma | 15 × 10⁻⁶ cm/dynę |
| Podatność pionowa | 12 × 10⁻⁶ cm/dynę |
| Materiał wspornika | Czarny anodowany stop ALMg |
| Wymiary wspornika | Ø 0,45/0,30 mm |
| Igła | Pełny diament Line Contact |
| Powierzchnia styku | 6 × 35 µm |
| Deklarowana żywotność igły | Około 2000 godzin przy nacisku 2,0 g |
| Przewodnik cewek | Miedź 6N OFC, Ø 0,035 mm |
| Obróbka kriogeniczna | −196°C |
| Magnes | Samarowo-kobaltowy |
| Materiał korpusu | Poliwęglan |
| Płytka przyłączeniowa | Laminat szklano-epoksydowy |
| Styki | Ø 1,25 mm, pozłacane, standard EIA |
| Wymiary szer. × dł. × wys. | 16,2 × 19,7 × 17,6 mm |
| Masa wersji podstawowej | 5,0 g |
| Masa z podstawą TB | 7,7 g |
| Masa z podstawą SB | 9,5 g |
W salonie Media Hit w Gliwicach pomożemy dobrać odpowiednią wersję ZYX R50 Bloom VX do ramienia i przedwzmacniacza gramofonowego. Możemy również przeprowadzić montaż, ustawić geometrię wkładki, nacisk, antyskating, azymut oraz parametry wejścia MC.
Skontaktuj się z nami przed zakupem, aby potwierdzić napięcie wyjściowe, wariant podstawy oraz kompatybilność wkładki z posiadanym gramofonem.
Jest to stereofoniczna wkładka typu Moving Coil, czyli MC.
Wersja standardowa oferuje napięcie 0,24 mV i impedancję wewnętrzną 4 Ω. Wariant HO ma napięcie 0,48 mV oraz impedancję 8 Ω.
Nie należy tego zakładać. Napięcie 0,48 mV jest wyższe niż w wersji standardowej, ale nadal znacznie niższe niż w typowych wkładkach MM. Najczęściej potrzebne będzie wejście MC.
Producent zaleca obciążenie 100 Ω lub większe. Ostateczne ustawienie powinno uwzględniać możliwości przedwzmacniacza oraz pozostałe elementy systemu.
Zalecany nacisk wynosi 2,0 g. Dopuszczalny zakres regulacji to 1,7–2,5 g.
R50 Bloom VX wykorzystuje pełny diament o szlifie Line Contact i powierzchni styku 6 × 35 µm.
Tak. Szlif Line Contact jest szczególnie wrażliwy na geometrię, azymut, nacisk i ustawienie wysokości ramienia. Profesjonalny montaż pomaga w pełni wykorzystać jego możliwości i ograniczyć nierównomierne zużycie płyt.
Nie jest to wymienna igła w formie modułu, jak w wielu wkładkach MM. Obsługę zużytej lub uszkodzonej wkładki MC należy uzgodnić z autoryzowanym sprzedawcą albo serwisem.
Podstawowa wersja waży 5,0 g. Wariant TB ma masę 7,7 g, a SB 9,5 g.
Może odtwarzać płyty mono za pomocą stereofonicznego toru, ale jest wkładką stereo. ZYX oferuje osobny wariant R50 Bloom VX Mono przeznaczony do nagrań monofonicznych.
Tak, pod warunkiem prawidłowego dopasowania przełożenia transformatora do napięcia wyjściowego i impedancji wybranej wersji wkładki.
