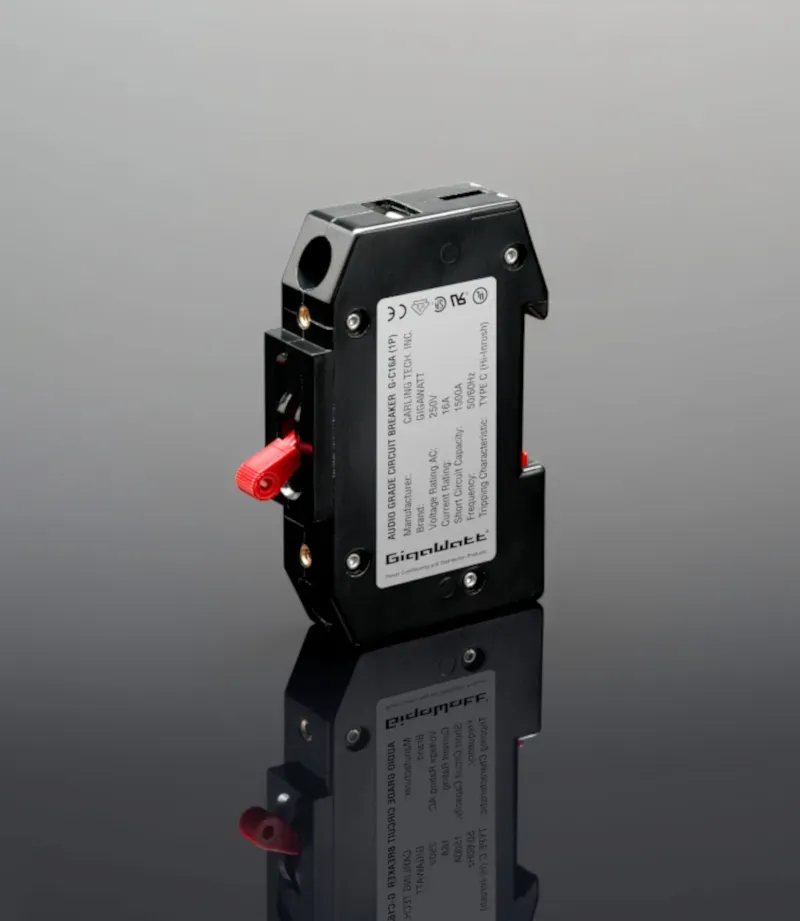

GigaWatt G-16A 1P to jednobiegunowy wyłącznik przeznaczony do dodatkowej ochrony obwodów pracujących w instalacjach niskonapięciowych 110–230 V AC. Konstrukcję opracowano z myślą o dedykowanych liniach zasilających systemy audio i wideo, w których urządzenia mogą generować wysoki, krótkotrwały prąd rozruchowy.
Prąd znamionowy wyłącznika wynosi 16 A, natomiast deklarowany prąd wyzwalający to 20 A. Charakterystyka Hi-Inrush ogranicza ryzyko niepożądanego zadziałania podczas włączania wzmacniaczy mocy, końcówek mocy, kondycjonerów oraz innych urządzeń wyposażonych w rozbudowane układy zasilające.
G-16A 1P jest zabezpieczeniem dodatkowym. Musi być stosowany razem z odpowiednim głównym zabezpieczeniem zwarciowym SCPD zainstalowanym przed nim.
GigaWatt G-16A 1P może być wykorzystany jako element dodatkowej ochrony linii zasilającej system audio lub wideo. Producent wskazuje możliwość współpracy między innymi z kablami instalacyjnymi GigaWatt LC-Y EVO, kondycjonerami sieciowymi i listwami zasilającymi.
Wyłącznik kontroluje prąd przepływający przez chroniony obwód i odłącza zasilanie po przekroczeniu wartości określonej przez jego charakterystykę czasowo-prądową.
Dobór urządzenia do konkretnej instalacji wymaga uwzględnienia przekroju przewodów, sposobu ich prowadzenia, impedancji pętli zwarcia, zabezpieczenia nadrzędnego oraz obowiązujących przepisów.
Działanie G-16A 1P opiera się na cewce wytwarzającej pole magnetyczne proporcjonalne do przepływającego prądu. Po przekroczeniu określonego poziomu mechanizm uruchamia wyłącznik, otwierając styki i odłączając chroniony obwód.
Rdzeń cewki porusza się w niemagnetycznej tubie wypełnionej odpowiednio dobranym płynem. Rozwiązanie pozwala kształtować opóźnienie zadziałania i odróżnić krótkotrwały impuls rozruchowy od dłużej utrzymującego się przeciążenia.
Mechanizm hydrauliczno-magnetyczny ogranicza również wpływ zmian temperatury otoczenia na charakterystykę pracy w porównaniu z prostymi zabezpieczeniami wykorzystującymi wyłącznie element termiczny.
Wzmacniacze, końcówki mocy i niektóre kondycjonery mogą podczas włączania chwilowo pobierać prąd wielokrotnie większy niż podczas normalnej pracy. Krótki impuls jest związany między innymi z ładowaniem kondensatorów znajdujących się w zasilaczu urządzenia.
GigaWatt G-16A 1P ma charakterystykę przygotowaną do obciążeń o wysokim prądzie rozruchowym. Według danych produktu konstrukcja toleruje krótkotrwałe impulsy sięgające do 25-krotności prądu znamionowego, czyli około 400 A, w warunkach określonych przez charakterystykę urządzenia.
Nie oznacza to dopuszczenia ciągłego obciążenia o takiej wartości. Prąd znamionowy wyłącznika wynosi 16 A.
Wyłącznik jest przeznaczony do obwodów o prądzie znamionowym 16 A. Maksymalne napięcie znamionowe wynosi 250 V AC, a częstotliwość pracy 50 lub 60 Hz.
Parametry zabezpieczenia muszą być dobrane przez elektryka do przewodów, obciążenia oraz zabezpieczenia nadrzędnego. Sam fakt, że urządzenia audio pobierają mniej niż 16 A, nie wystarcza do potwierdzenia prawidłowości zastosowania wyłącznika w danej instalacji.
Deklarowana rezystancja pomiędzy zaciskami Line i Load wynosi poniżej 0,006 Ω z tolerancją ±25%. Wewnętrzne elementy przewodzące wykonano z miedzi o dużym przekroju, a cewkę nawinięto grubym przewodem miedzianym.
Główny element kontaktowy wykonano ze srebra i zastosowano dużą powierzchnię styku. Konstrukcja ma ograniczać dodatkową rezystancję oraz spadek napięcia na wyłączniku podczas zasilania urządzeń o zmiennym poborze prądu.
Obudowę wykonano z czarnej żywicy fenolowo-formaldehydowej. Materiał charakteryzuje się wysoką sztywnością, odpornością termiczną, właściwościami antystatycznymi i niskim przewodnictwem elektrycznym.
Konstrukcja terminali ogranicza możliwość przypadkowego dotknięcia części przewodzących po prawidłowym zamontowaniu wyłącznika w odpowiedniej rozdzielnicy.
GigaWatt G-16A 1P jest przystosowany do instalacji na standardowej szynie DIN. Terminale umożliwiają zastosowanie odpowiednio przygotowanego przewodu lub zgodnych końcówek widełkowych.
Sposób podłączenia, dobór przewodów, moment dokręcenia zacisków i koordynacja zabezpieczeń muszą wynikać z dokumentacji technicznej oraz projektu instalacji. Montaż może wykonać wyłącznie wykwalifikowany personel posiadający odpowiednie uprawnienia.
Wyłącznik jest produkowany w Stanach Zjednoczonych przez Carling Technologies według specyfikacji GigaWatt. Konstrukcję przygotowano z myślą o obciążeniach występujących w systemach audio i wideo.
Model G-16A 1P ma zwiększoną tolerancję na krótkotrwały prąd rozruchowy w porównaniu ze standardowymi zabezpieczeniami o szybszej charakterystyce.
Według danych produktu GigaWatt G-16A 1P ma następujące aprobaty i certyfikaty:
UL Recognized – UL 1077,
UL Listed – UL 508,
CSA Accepted – CSA C22.2 No. 235,
VDE Certified – EN 60934 / VDE 0642,
oznaczenie CE.
Norma EN 60934 dotyczy wyłączników przeznaczonych do ochrony obwodów wewnątrz urządzeń i jako zabezpieczenia dodatkowe. Nie jest to to samo zastosowanie co typowy wyłącznik instalacyjny będący jedynym zabezpieczeniem obwodu budynku.
jednobiegunowa konstrukcja 1P,
mechanizm hydrauliczno-magnetyczny,
prąd znamionowy 16 A,
deklarowany prąd wyzwalający 20 A,
maksymalne napięcie znamionowe 250 V AC,
częstotliwość 50/60 Hz,
charakterystyka Hi-Inrush,
tolerancja krótkotrwałego prądu rozruchowego,
średnia zwłoka zadziałania,
rezystancja styku poniżej 0,006 Ω,
miedziane elementy przewodzące o dużym przekroju,
srebrny główny element kontaktowy,
obudowa z żywicy fenolowej,
montaż na standardowej szynie DIN,
możliwość wykorzystania odpowiednich końcówek widełkowych,
konstrukcja zgodna z EN 60934,
produkcja Carling Technologies według specyfikacji GigaWatt,
przeznaczenie do dodatkowej ochrony obwodów audio i wideo.
Typ: hydrauliczno-magnetyczny wyłącznik przeciążeniowy
Liczba biegunów: 1
Zastosowanie: dodatkowa ochrona obwodu
Zakres napięcia instalacji: 110–230 V AC
Maksymalne napięcie znamionowe: 250 V AC
Częstotliwość znamionowa: 50/60 Hz
Prąd znamionowy: 16 A
Prąd wyzwalający: 20 A
Charakterystyka: średnia zwłoka, Hi-Inrush
Deklarowana tolerancja impulsu rozruchowego: do około 400 A
Rezystancja styku Line–Load: poniżej 0,006 Ω, tolerancja ±25%
Zdolność zwarciowa z dodatkowym zabezpieczeniem: 5000 A
Zdolność zwarciowa bez dodatkowego zabezpieczenia według VDE: 1500 A
Norma: IEC/EN 60934, VDE 0642
Montaż: szyna DIN
Wymiary: 92 × 72 × 19 mm
Masa brutto: 0,17 kg
Producent podzespołu: Carling Technologies
Kraj produkcji podzespołu: USA
G-16A 1P nie powinien być traktowany jako samodzielny zamiennik głównego zabezpieczenia zwarciowego instalacji. Producent wymaga zastosowania właściwego urządzenia SCPD znajdującego się przed nim.
Wyłącznik nie zastępuje:
wyłącznika różnicowoprądowego RCD,
ogranicznika przepięć SPD,
głównego zabezpieczenia zwarciowego,
prawidłowo dobranej ochrony przeciwporażeniowej,
projektu i pomiarów instalacji elektrycznej,
kondycjonera ani filtra zakłóceń sieciowych.
Urządzenie nie jest przeznaczone do samodzielnego montażu przez użytkownika systemu audio.
Prace w rozdzielnicy stwarzają ryzyko porażenia prądem, powstania łuku elektrycznego, pożaru oraz uszkodzenia instalacji.
Montaż GigaWatt G-16A 1P może wykonać wyłącznie wykwalifikowany elektryk, który:
sprawdzi możliwość zastosowania urządzenia w konkretnej instalacji,
dobierze zabezpieczenie nadrzędne SCPD,
zweryfikuje przekrój i sposób prowadzenia przewodów,
oceni ochronę przeciwporażeniową,
wykona wymagane pomiary,
potwierdzi zgodność z obowiązującymi przepisami.
Nie należy wykonywać podłączenia wyłącznie na podstawie opisu handlowego produktu.
Nie. Jest to hydrauliczno-magnetyczny wyłącznik dodatkowy o charakterystyce przygotowanej do obciążeń z wysokim prądem rozruchowym. Jego zastosowanie i wymagania wynikają z normy EN 60934.
Nie należy wykonywać takiej zamiany bez analizy instalacji. G-16A 1P wymaga odpowiedniego zabezpieczenia zwarciowego SCPD przed nim. O możliwości zastosowania musi zdecydować elektryk.
Tak. Jest przeznaczony do obwodów 110–230 V AC, a jego maksymalne napięcie znamionowe wynosi 250 V AC.
Oznaczenie 1P informuje, że jest to wyłącznik jednobiegunowy. Dobór przewodu przełączanego i sposób włączenia urządzenia w instalację musi określić elektryk.
Jest to charakterystyka pozwalająca tolerować krótki, wysoki impuls prądu występujący podczas włączania urządzeń z dużymi zasilaczami. Pomaga ograniczyć niepożądane wyłączenia podczas rozruchu.
Nie zastępuje wyłącznika różnicowoprądowego ani pozostałych elementów ochrony przeciwporażeniowej.
Nie zastępuje ogranicznika przepięć SPD ani kondycjonera z zabezpieczeniem przeciwprzepięciowym.
Nie. Jest elementem ochrony przeciążeniowej, a nie filtrem zakłóceń EMI lub RFI.
Nie. Montaż w rozdzielnicy może wykonać wyłącznie elektryk z odpowiednimi kwalifikacjami i przyrządami pomiarowymi.
Producent przewiduje zastosowanie w dedykowanych obwodach zasilających systemy audio i wideo, między innymi wzmacniacze, kondycjonery oraz listwy zasilające. Każde zastosowanie musi zostać wcześniej ocenione przez elektryka.
GigaWatt G-16A 1P łączy hydrauliczno-magnetyczny mechanizm, prąd znamionowy 16 A i charakterystykę Hi-Inrush. Konstrukcja jest przeznaczona do dodatkowej ochrony obwodów zasilających urządzenia audio i wideo o wysokim, krótkotrwałym prądzie rozruchowym.
Wyłącznik musi współpracować z właściwym zabezpieczeniem zwarciowym i zostać zamontowany przez wykwalifikowanego elektryka zgodnie z dokumentacją techniczną oraz obowiązującymi przepisami.
