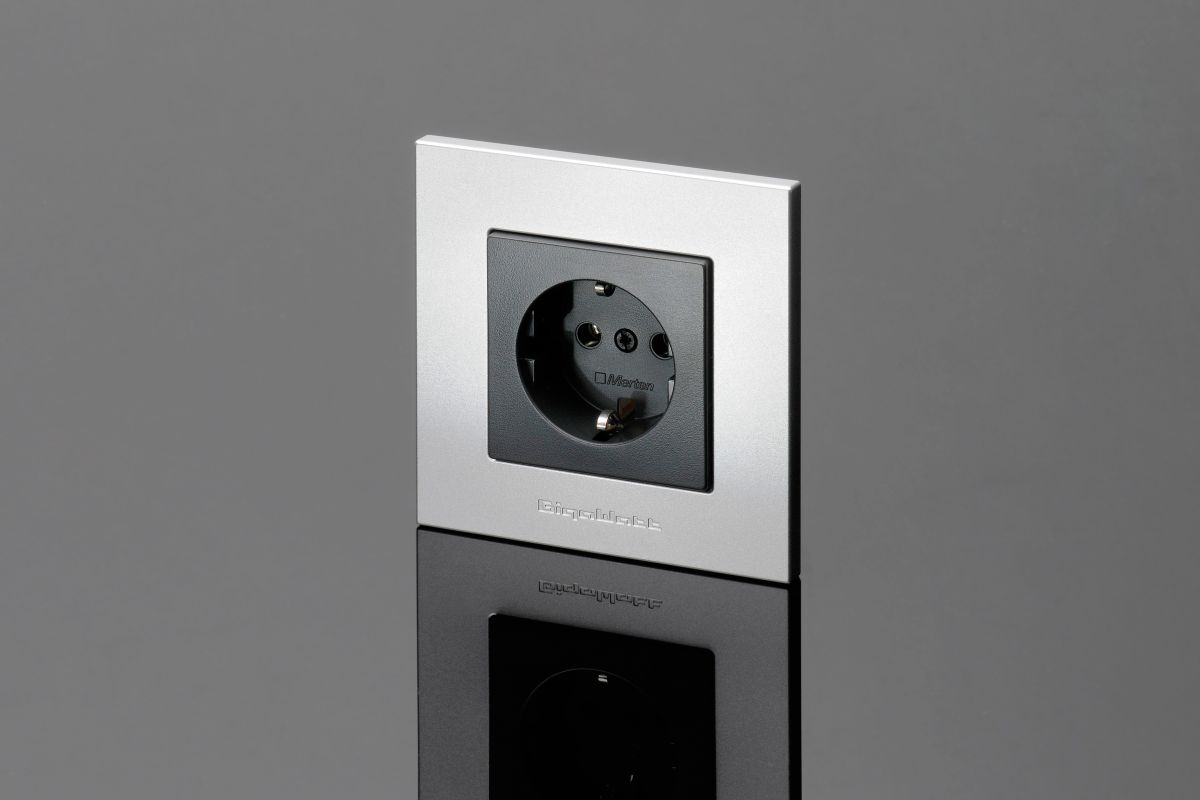

GigaWatt G-044 SCHUKO to wysokiej jakości pojedyncze gniazdo podtynkowe przeznaczone do domowych instalacji zasilających systemy audio i wideo. Konstrukcja wykorzystuje masywne styki wykonane z mosiądzu, zaciski śrubowe oraz aluminiową ramkę o grubości 6 mm.
Duża powierzchnia styków i wysoki docisk mają zapewniać stabilne połączenie z bolcami wtyczki. Gniazdo jest przeznaczone do pracy z napięciem od 110 do 250 V AC i obciążeniem do 16 A.
Montaż w instalacji elektrycznej może wykonać wyłącznie wykwalifikowany elektryk.
G-044 SCHUKO zaprojektowano z myślą o instalacjach zasilających wzmacniacze, źródła audio, kondycjonery, listwy zasilające oraz sprzęt kina domowego.
Gniazdo może być końcowym elementem odpowiednio zaprojektowanego, dedykowanego obwodu. O jego zastosowaniu nie powinny jednak decydować wyłącznie wymagania systemu audio. Elektryk musi również uwzględnić przekrój przewodów, zabezpieczenia obwodu, sposób prowadzenia instalacji i wymagania ochrony przeciwporażeniowej.
Elementy kontaktowe wykonano z litego mosiądzu, a ich powierzchnię zabezpieczono galwanicznie przed utlenianiem. Producent nie podaje rodzaju zastosowanej powłoki, dlatego nie należy opisywać styków G-044 jako srebrzonych lub rodowanych.
Powierzchnia kontaktu ma szerokość 10 mm. Duży obszar połączenia oraz wysoki docisk styków mają zapewniać stabilny kontakt z bolcami wtyczki i ograniczać ryzyko jej przypadkowego poluzowania.
Metalowe elementy kontaktowe zostały poddane procesowi demagnetyzacji. Rozwiązanie jest jednym z elementów konstrukcyjnych stosowanych przez GigaWatt w akcesoriach przeznaczonych do zasilania systemów audio-video.
Demagnetyzacja nie zmienia funkcji gniazda – G-044 pozostaje pasywnym elementem instalacji elektrycznej i nie jest filtrem zakłóceń sieciowych.
Wkład gniazda wykorzystuje zaciski śrubowe umożliwiające podłączenie przewodów o większym przekroju. Producent wskazuje możliwość współpracy między innymi z kablem instalacyjnym GigaWatt LC-Y o przekroju żył 4 mm².
Nie oznacza to, że przewód 4 mm² będzie właściwy dla każdej instalacji. Jego dobór, przygotowanie oraz sposób zakończenia musi określić elektryk na podstawie projektu obwodu i dokumentacji gniazda.
Głębokość montażowa wkładu nie przekracza 30 mm. Gniazdo można osadzić za pomocą łapek rozporowych lub mocowań śrubowych.
Całkowite wymiary wraz z ramką wynoszą 95 × 95 × 35,5 mm. Przed rozpoczęciem prac należy sprawdzić zgodność z konkretną puszką podtynkową, jej głębokość oraz ilość miejsca potrzebnego do bezpiecznego ułożenia przewodów.
Wewnętrzny mechanizm został wykonany przez firmę Merten Schneider. Korpus powstał z wytrzymałego, matowego tworzywa sztucznego w szarym kolorze.
Konstrukcja ma zapewniać stabilne osadzenie elementów przewodzących oraz odporność na obciążenia mechaniczne występujące podczas wkładania i wyjmowania wtyczki.
Zewnętrzną ramkę wykonano z litego, anodowanego aluminium o grubości 6 mm. Na jej powierzchni znajduje się oznaczenie GigaWatt.
Ramka jest częścią kompletnego gniazda i nie wymaga stosowania standardowej plastikowej osłony z popularnych serii osprzętu elektroinstalacyjnego.
GigaWatt G-044 SCHUKO jest przeznaczone do pracy z maksymalnym obciążeniem 16 A. Zakres napięcia podawany przez producenta wynosi 110–250 V AC przy częstotliwości 50 lub 60 Hz.
Rzeczywiste dopuszczalne obciążenie całego obwodu zależy również od:
przekroju i rodzaju przewodów,
sposobu ich ułożenia,
temperatury otoczenia,
zabezpieczenia nadprądowego,
jakości połączeń,
obowiązujących przepisów instalacyjnych.
Wartość 16 A nie oznacza automatycznie, że do gniazda można podłączyć dowolny zestaw urządzeń pobierających łącznie taki prąd.
Opisywany produkt jest pojedynczym gniazdem G-044 SCHUKO. Producent oferuje również oddzielny model G-044 SCHUKO Duplex, który wykorzystuje dwa niezależne wkłady i podwójną aluminiową ramkę.
Wersje pojedyncza i podwójna różnią się wymiarami oraz sposobem przygotowania miejsca montażowego. Nie należy traktować ich jako tego samego produktu.
pojedyncze gniazdo ścienne typu Schuko,
przeznaczenie do instalacji zasilających systemy audio-video,
montaż podtynkowy,
maksymalne obciążenie 16 A,
napięcie pracy 110–250 V AC,
częstotliwość 50/60 Hz,
masywne styki wykonane z mosiądzu,
powierzchnia zabezpieczona galwanicznie przed utlenianiem,
szerokość powierzchni kontaktowej 10 mm,
wysoki docisk styków,
styki poddane demagnetyzacji,
zaciski śrubowe,
możliwość podłączenia przewodów o większym przekroju,
głębokość montażowa poniżej 30 mm,
mechanizm wewnętrzny Merten Schneider,
korpus z wytrzymałego, matowego tworzywa,
ramka z litego anodowanego aluminium,
grubość ramki 6 mm,
mocowanie za pomocą łapek rozporowych lub śrub,
osobno dostępna wersja Duplex.
Typ: pojedyncze gniazdo ścienne
Standard: Schuko
Zastosowanie: instalacje elektryczne zasilające systemy audio-video
Sposób montażu: podtynkowy
Napięcie pracy: 110–250 V AC
Częstotliwość: 50/60 Hz
Maksymalne obciążenie: 16 A
Materiał styków: mosiądz
Ochrona powierzchni styków: powłoka galwaniczna zabezpieczająca przed utlenianiem
Szerokość powierzchni stykowej: 10 mm
Styki demagnetyzowane: tak
Rodzaj zacisków: śrubowe
Korpus mechanizmu: matowe tworzywo sztuczne
Producent mechanizmu: Merten Schneider
Ramka: lite anodowane aluminium
Grubość ramki: 6 mm
Głębokość montażowa: poniżej 30 mm
Wymiary całkowite: 95 × 95 × 35,5 mm
Masa brutto: 0,23 kg
Liczba gniazd: 1
G-044 SCHUKO jest pasywnym gniazdem instalacyjnym. Nie zawiera:
filtra zakłóceń EMI lub RFI,
zabezpieczenia nadprądowego,
wyłącznika różnicowoprądowego,
ogranicznika przepięć,
ochrony przed zbyt wysokim lub zbyt niskim napięciem,
układu DC Blocker,
wskaźnika prawidłowego podłączenia,
pomiaru napięcia lub poboru energii.
Pełna ochrona systemu wymaga prawidłowo zaprojektowanej instalacji oraz odpowiednich zabezpieczeń znajdujących się w rozdzielnicy.
Montaż gniazda wymaga pracy przy instalacji elektrycznej, co wiąże się z ryzykiem porażenia prądem, pożaru i uszkodzenia podłączonego sprzętu.
Instalację może wykonać wyłącznie elektryk, który:
sprawdzi zgodność gniazda z puszką podtynkową,
dobierze właściwy przewód i zabezpieczenie obwodu,
zweryfikuje ciągłość przewodu ochronnego,
prawidłowo wykona wszystkie połączenia,
sprawdzi moment dokręcenia zacisków,
przeprowadzi wymagane pomiary instalacji,
potwierdzi zgodność z lokalnymi przepisami.
Nie należy wykonywać montażu na podstawie samego opisu handlowego lub zdjęć produktu.
Tak. Opisywany produkt ma jedno gniazdo Schuko. Wersja podwójna jest oferowana osobno jako G-044 SCHUKO Duplex.
Producent podaje maksymalny prąd 16 A. Dopuszczalne obciążenie całego obwodu musi jednak uwzględniać przewody, zabezpieczenia i sposób wykonania instalacji.
Producent podaje, że wykonano je z mosiądzu i galwanicznie zabezpieczono przed utlenianiem, ale nie określa rodzaju powłoki. Dlatego nie należy nazywać styków srebrzonymi.
Producent wskazuje możliwość zastosowania grubszych przewodów, podając jako przykład kabel GigaWatt LC-Y 4 mm². Możliwość użycia konkretnego przewodu musi potwierdzić elektryk.
Nie. Jest to pasywne gniazdo ścienne bez układu filtrującego.
Nie. Nie zastępuje ogranicznika przepięć ani kondycjonera z odpowiednim układem ochronnym.
Nie. Zabezpieczenie obwodu musi znajdować się w instalacji elektrycznej.
Nie można tego zagwarantować bez sprawdzenia konkretnej puszki. Głębokość montażowa wynosi poniżej 30 mm, a całkowity wymiar ramki to 95 × 95 mm.
Nie. Prace przy instalacji 230 V może wykonywać wyłącznie wykwalifikowany elektryk.
Tak. Gniazdo ma ramkę wykonaną z litego anodowanego aluminium o grubości 6 mm.
GigaWatt G-044 SCHUKO łączy mosiężne styki o dużej powierzchni, zaciski śrubowe i aluminiową ramkę. Konstrukcja jest przeznaczona do zakończenia odpowiednio zaprojektowanego obwodu zasilającego system audio lub wideo.
Gniazdo nie zastępuje zabezpieczeń ani filtracji instalacji. Jego prawidłowe i bezpieczne działanie zależy od fachowego montażu oraz właściwego wykonania całego obwodu.
