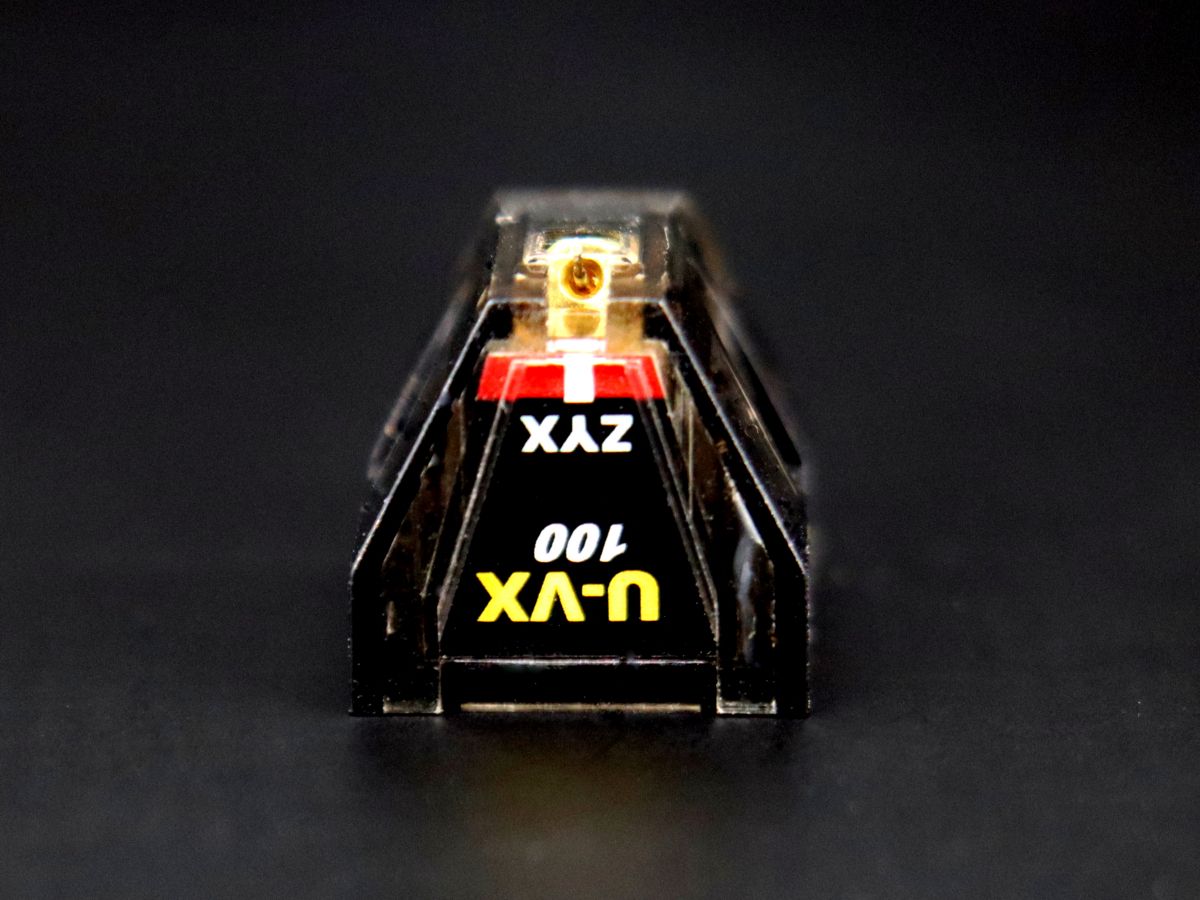

ZYX Ultimate VX 100 to zaawansowana stereofoniczna wkładka gramofonowa typu Moving Coil, otwierająca aktualną serię Ultimate VX. Łączy generator Real Stereo VX z karbonowym wspornikiem C-1000 oraz pełnym diamentem o szlifie Micro-Ridge. Konstrukcja jest przeznaczona do precyzyjnych ramion gramofonowych i systemów wyposażonych w odpowiednio dopasowaną sekcję MC.
Wkładka występuje w wersji standardowej o napięciu wyjściowym 0,24 mV oraz odmianie HO zapewniającej 0,48 mV. Dostępne są również warianty różniące się zastosowaną podstawą i całkowitą masą.
stereofoniczna wkładka gramofonowa typu MC,
generator ZYX Real Stereo najnowszej generacji VX,
karbonowy wspornik C-1000 o średnicy 0,30 mm,
pełny diament o szlifie Micro-Ridge,
promień styku igły 3 × 60 µm,
deklarowana żywotność igły około 2000 godzin,
cewki wykonane z krystalicznej miedzi 6N OFC,
obróbka kriogeniczna w temperaturze −196°C,
dwuwarstwowy, niemetalowy korpus Double Structure Body,
napięcie wyjściowe 0,24 mV,
opcjonalna wersja HO o napięciu 0,48 mV,
pasmo przenoszenia od 10 Hz do 100 kHz,
separacja kanałów powyżej 30 dB,
zalecany nacisk igły 2,0 g,
impedancja obciążenia 100 Ω lub więcej,
warianty o masie 5,0, 7,7 lub 9,0 g.
Generator VX został opracowany w celu ograniczenia wpływu prądów wirowych powstających podczas pracy układu magnetycznego. W tradycyjnym generatorze MC takie prądy mogą pojawiać się na powierzchniach jarzma i nabiegunnika, tworząc dodatkowe pole oddziałujące na sygnał wytwarzany przez cewki.
W konstrukcji VX ZYX dąży do neutralizowania prądów wirowych bezpośrednio w miejscu ich powstawania. Rozwiązanie ma stabilizować pole magnetyczne otaczające cewki oraz umożliwiać generatorowi szybką reakcję na zmiany zapisane w rowku płyty.
Układ Real Stereo został zaprojektowany tak, aby oba kanały pracowały w możliwie jednakowych warunkach magnetycznych. Ultimate VX 100 osiąga separację kanałów przekraczającą 30 dB oraz różnicę ich poziomów mniejszą niż 0,5 dB przy 1 kHz.
Wspornik C-1000 ma średnicę 0,30 mm i powstaje z kompozytu złożonego z około 1000 równolegle ułożonych włókien węglowych. Nazwa technologii odnosi się właśnie do tej wewnętrznej struktury.
Według producenta kompozyt C-1000 łączy niewielką masę z dużą sztywnością. Mechaniczne drgania odbierane przez igłę są przekazywane wzdłuż równoległych włókien bezpośrednio do układu cewek. ZYX zastosował ten wspornik w serii Ultimate, aby ograniczyć powstawanie niepożądanych odbić i deformacji sygnału mechanicznego.
Ultimate VX 100 wykorzystuje pełny diament o szlifie Micro-Ridge. Trzpień diamentu ma przekrój 0,1 mm, natomiast powierzchnia kontaktu z rowkiem wynosi 3 × 60 µm.
Wąska krawędź kontaktu pozwala śledzić drobne modulacje zapisane na ściankach rowka. Pionowo wydłużona powierzchnia rozkłada nacisk na większym obszarze, ale wymaga bardzo dokładnego ustawienia geometrii wkładki, szczególnie azymutu, zwisu i kąta prowadzenia.
Producent deklaruje żywotność wynoszącą około 2000 godzin przy nacisku 2,0 g. Rzeczywisty czas użytkowania zależy od czystości płyt i igły, prawidłowej kalibracji oraz sposobu eksploatacji.

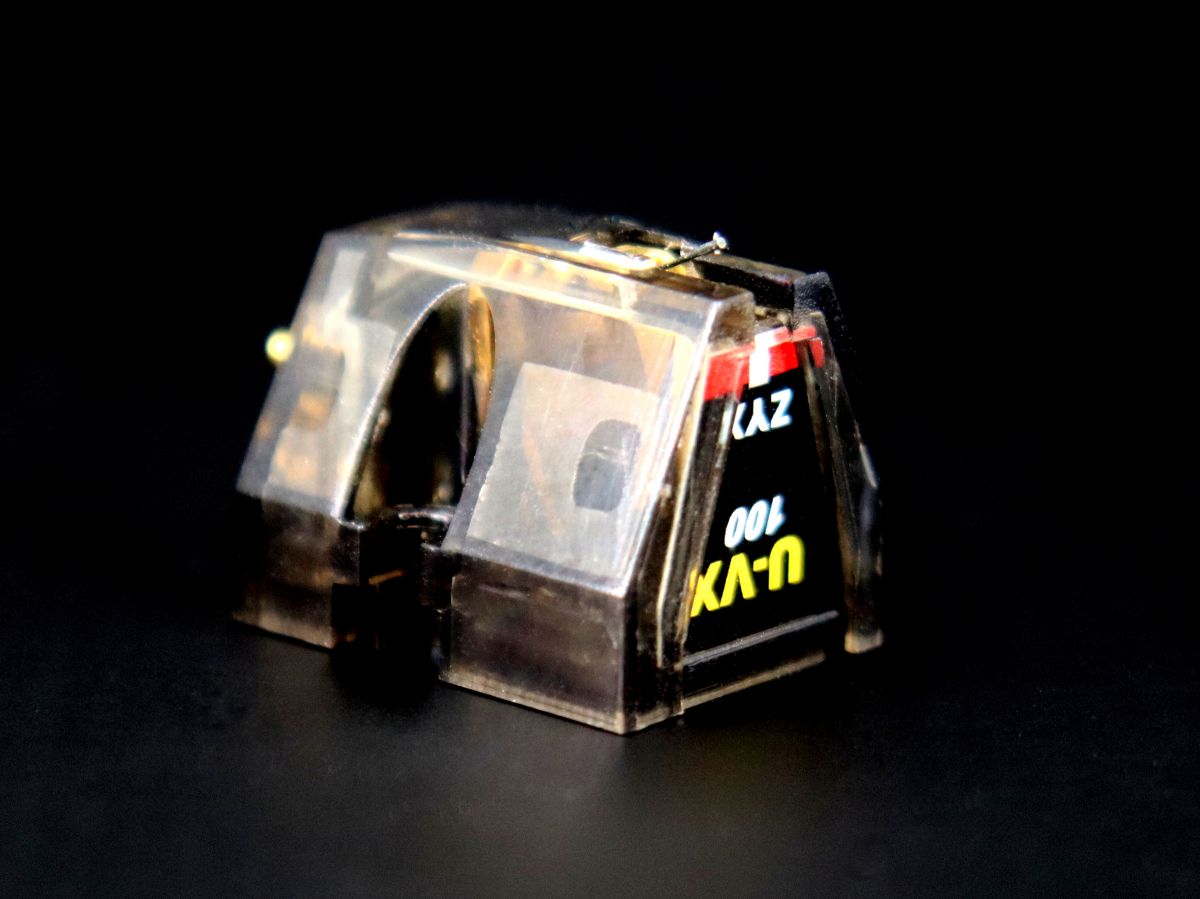

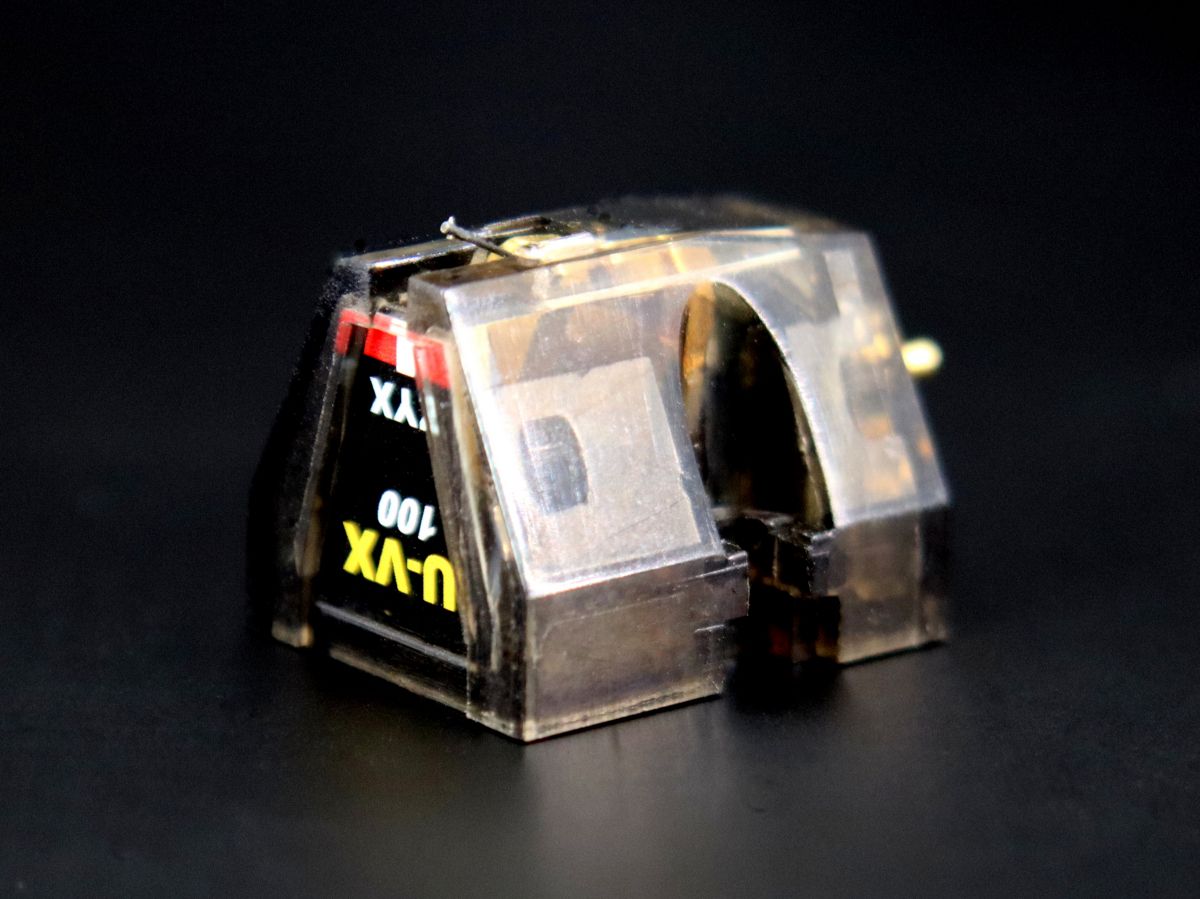

Korpus Ultimate VX 100 wykonano z niemetalicznych materiałów, w tym sztywnego poliwęglanu. Jego boczne elementy tworzą konstrukcję dwuwarstwową, której zadaniem jest zwiększenie sztywności oraz ograniczenie wpływu rezonansów obudowy na generator.

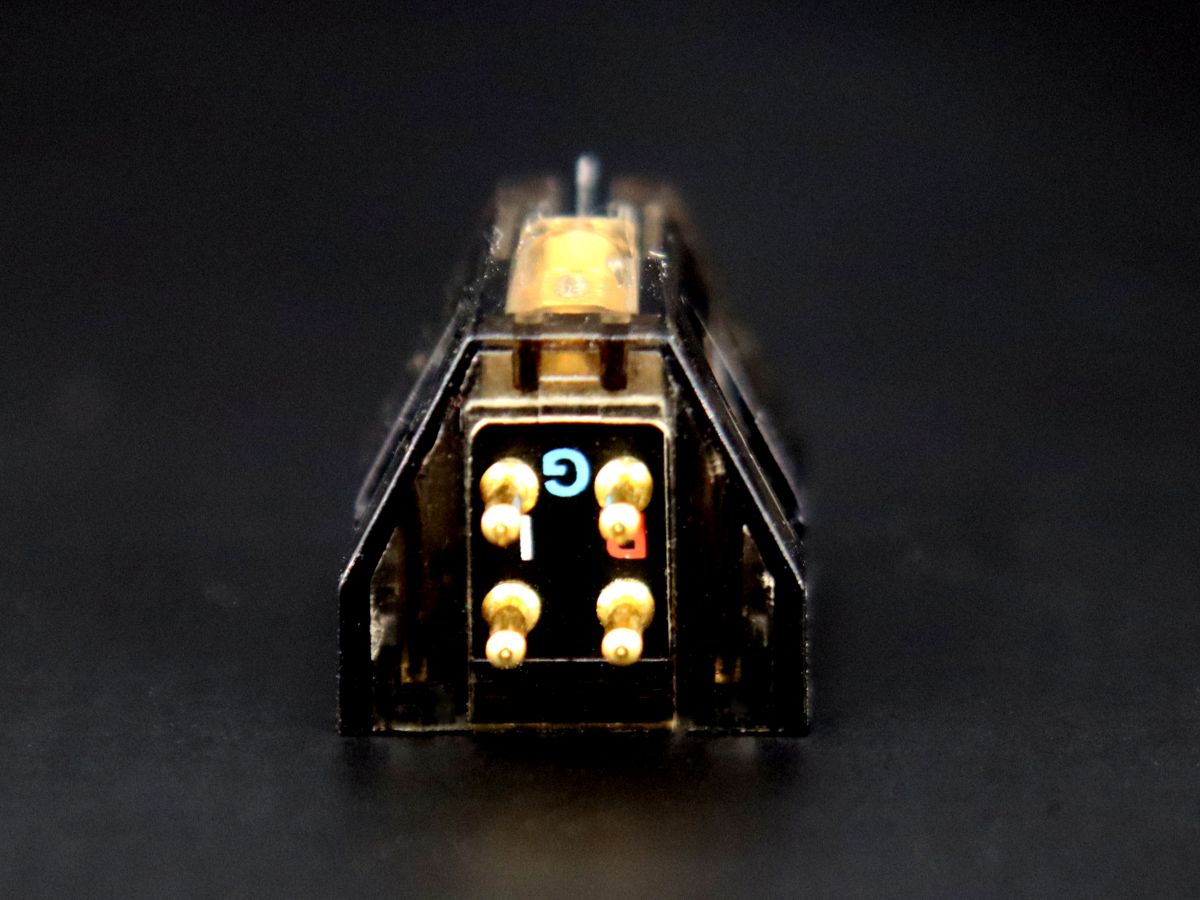

Zastosowanie niemetalowego materiału pomaga także ograniczać powstawanie prądów wirowych w bezpośrednim sąsiedztwie układu magnetycznego. Przyłącza umieszczono na płytce szklano-epoksydowej, a styki o średnicy 1,25 mm zostały pozłocone.
Cewki generatora nawinięto przewodnikiem o średnicy 0,035 mm wykonanym z krystalicznej miedzi 6N OFC. Elementy wkładki są poddawane obróbce kriogenicznej w temperaturze −196°C.
Układ wykorzystuje magnes samarowo-kobaltowy oraz tłumik wykonany z czystej gumy. W modelu Ultimate VX 100 producent stosuje uzwojenie miedziane – opcje przewodników XX i S są przeznaczone dla wyższych modeli serii Ultimate VX.
ZYX Ultimate VX 100 występuje w dwóch wariantach napięcia wyjściowego:
wersja standardowa: 0,24 mV i impedancja wewnętrzna 4 Ω,
wersja HO: 0,48 mV i impedancja wewnętrzna 8 Ω.
Wartości zmierzono przy prędkości 3,54 cm/s i częstotliwości 1 kHz. Wersja HO zapewnia wyższy poziom sygnału, dzięki czemu może być łatwiejsza do zestawienia z niektórymi przedwzmacniaczami MC. Nadal nie jest jednak typową wkładką przeznaczoną do wejścia MM.
Karta produktu powinna jednoznacznie wskazywać napięcie oferowanego egzemplarza.
Producent zaleca impedancję obciążenia wynoszącą 100 Ω lub więcej. Przedwzmacniacz powinien oferować wystarczające wzmocnienie oraz odpowiednio niski poziom szumów dla wybranej wersji napięciowej.
Ultimate VX 100 może również współpracować z transformatorem podwyższającym MC. Jego przełożenie oraz impedancję należy dobrać osobno dla wersji 0,24 mV/4 Ω lub 0,48 mV/8 Ω.
Zalecany nacisk igły wynosi 2,0 g. Producent dopuszcza regulację w zakresie od 1,7 do 2,5 g, ale podczas pierwszej kalibracji najlepiej rozpocząć od wartości nominalnej.
Deklarowana zdolność śledzenia przekracza 60 µm przy nacisku 2,0 g. Nie należy obniżać nacisku poniżej zalecanego poziomu wyłącznie z obawy o zużycie płyt – zbyt mała siła może pogorszyć prowadzenie igły i zwiększyć ryzyko chwilowej utraty kontaktu z rowkiem.
Podatność wynosi 15 × 10⁻⁶ cm/dynę w płaszczyźnie poziomej i 12 × 10⁻⁶ cm/dynę w pionowej. Przy doborze ramienia należy uwzględnić te wartości razem z jego masą efektywną oraz masą wybranego wariantu wkładki.
Ultimate VX 100 może ważyć:
5,0 g w wersji podstawowej,
7,7 g z podstawą TB,
9,0 g z podstawą SB.
Warianty TB i SB zmieniają masę całego układu, zakres potrzebnej przeciwwagi oraz częstotliwość rezonansową zestawu ramię–wkładka. Rodzaj podstawy powinien więc zostać dobrany przed wykonaniem końcowej konfiguracji gramofonu.
Obie wkładki korzystają z generatora Real Stereo VX i są dostępne w wersjach 0,24 oraz 0,48 mV. Najważniejsze różnice dotyczą zespołu igły i wspornika.
R50 Bloom VX wykorzystuje wspornik ze stopu aluminium i magnezu oraz igłę Line Contact. Ultimate VX 100 otrzymał natomiast karbonowy wspornik C-1000 i szlif Micro-Ridge. Deklarowane pasmo Ultimate VX 100 sięga 100 kHz, a separacja kanałów przekracza 30 dB przy 1 kHz.
Szlif Micro-Ridge wymaga szczególnie starannej kalibracji. Nawet niewielkie odchylenie azymutu lub geometrii może wpływać na kontakt igły ze ściankami rowka.
Podczas montażu należy sprawdzić:
prawidłowy zwis i geometrię wkładki,
nacisk ustawiony początkowo na 2,0 g,
wartość antyskatingu,
azymut,
wysokość ramienia i kąt VTA,
zgodność masy wkładki z przeciwwagą ramienia,
impedancję i wzmocnienie przedwzmacniacza MC.
Ultimate VX 100 będzie odpowiednim wyborem dla użytkowników zaawansowanych gramofonów, którzy chcą korzystać z karbonowego wspornika i precyzyjnego szlifu Micro-Ridge. Wymaga ramienia umożliwiającego dokładną regulację oraz dobrej sekcji gramofonowej MC.
Dzięki wyborowi napięcia wyjściowego i trzech wariantów masy wkładkę można dopasować do różnych konfiguracji analogowych. Każdy wariant powinien jednak zostać sprawdzony pod kątem konkretnego ramienia, przeciwwagi i przedwzmacniacza.
| Parametr | Wartość |
|---|---|
| Typ wkładki | Moving Coil, stereo |
| Generator | ZYX Real Stereo VX |
| Napięcie wyjściowe | 0,24 mV |
| Napięcie wersji HO | 0,48 mV |
| Warunki pomiaru napięcia | 3,54 cm/s, 1 kHz |
| Impedancja wewnętrzna | 4 Ω |
| Impedancja wersji HO | 8 Ω |
| Zalecane obciążenie | 100 Ω lub więcej |
| Pasmo przenoszenia | 10 Hz–100 kHz |
| Liniowość w paśmie słyszalnym | ±1 dB, 20 Hz–20 kHz |
| Separacja kanałów | Powyżej 30 dB przy 1 kHz |
| Zrównoważenie kanałów | Poniżej 0,5 dB przy 1 kHz |
| Zalecany nacisk | 2,0 g |
| Zakres nacisku | 1,7–2,5 g |
| Zdolność śledzenia | Powyżej 60 µm przy 2,0 g |
| Podatność pozioma | 15 × 10⁻⁶ cm/dynę |
| Podatność pionowa | 12 × 10⁻⁶ cm/dynę |
| Materiał wspornika | Kompozyt węglowy C-1000 |
| Średnica wspornika | 0,30 mm |
| Igła | Pełny diament Micro-Ridge |
| Przekrój trzpienia diamentu | 0,1 mm |
| Promień styku | 3 × 60 µm |
| Deklarowana żywotność igły | Około 2000 godzin przy nacisku 2,0 g |
| Przewodnik cewek | Krystaliczna miedź 6N OFC, Ø 0,035 mm |
| Obróbka kriogeniczna | −196°C |
| Magnes | Samarowo-kobaltowy |
| Tłumik | Czysta guma |
| Materiał korpusu | Niemetalowa konstrukcja z poliwęglanu |
| Płytka przyłączeniowa | Laminat szklano-epoksydowy |
| Styki | Ø 1,25 mm, pozłacane, standard EIA |
| Wymiary szer. × dł. × wys. | 16,2 × 19,7 × 17,6 mm |
| Masa wersji podstawowej | 5,0 g |
| Masa z podstawą TB | 7,7 g |
| Masa z podstawą SB | 9,0 g |
Przed wystawieniem produktu należy jednoznacznie określić:
napięcie wyjściowe: 0,24 lub 0,48 mV,
impedancję wewnętrzną: 4 lub 8 Ω,
wariant masy: podstawowy, TB albo SB,
obecność opcjonalnych nakrętek montażowych ZN,
dokładne wyposażenie dostarczane przez polskiego dystrybutora.
W salonie Media Hit w Gliwicach pomożemy dobrać właściwą wersję ZYX Ultimate VX 100 do ramienia, gramofonu i przedwzmacniacza MC. Możemy również przeprowadzić precyzyjny montaż oraz ustawić geometrię, azymut, nacisk, antyskating i parametry sekcji gramofonowej.
Skontaktuj się z nami przed zakupem, aby potwierdzić wariant napięcia, podstawę oraz kompatybilność wkładki z posiadanym systemem analogowym.
Jest to stereofoniczna wkładka typu Moving Coil, wymagająca kompatybilnego wejścia MC lub odpowiednio dobranego transformatora.
Ultimate VX 100 wykorzystuje pełny diament o szlifie Micro-Ridge i promieniu styku 3 × 60 µm.
Wspornik C-1000 wykonano z kompozytu zawierającego około 1000 równolegle ułożonych włókien węglowych.
Wersja standardowa oferuje napięcie 0,24 mV i impedancję 4 Ω. Wariant HO ma napięcie 0,48 mV i impedancję 8 Ω.
Zwykle nie. Napięcie 0,48 mV nadal jest znacznie niższe niż w typowych wkładkach MM. Najczęściej wymagane będzie wejście MC o odpowiednim wzmocnieniu.
Producent zaleca obciążenie 100 Ω lub większe. Ostateczne ustawienie należy dopasować do możliwości przedwzmacniacza i wybranego wariantu wkładki.
Zalecany nacisk wynosi 2,0 g. Dopuszczalny zakres to 1,7–2,5 g.
Producent deklaruje około 2000 godzin przy nacisku 2,0 g. Na trwałość wpływa stan płyt, regularne czyszczenie oraz poprawność kalibracji.
Nie jest to wymienna igła w formie modułu. Serwis zużytej albo uszkodzonej wkładki MC należy uzgodnić z autoryzowanym sprzedawcą lub dystrybutorem.
Są to opcjonalne wersje podstawy zmieniające całkowitą masę wkładki. Model TB waży 7,7 g, a SB 9,0 g.
Tak, jeżeli jego przełożenie i impedancja zostaną prawidłowo dopasowane do wersji 0,24 mV/4 Ω albo 0,48 mV/8 Ω.
Jest to zalecane. Precyzyjny szlif Micro-Ridge wymaga dokładnego ustawienia geometrii, azymutu, nacisku i wysokości ramienia.
