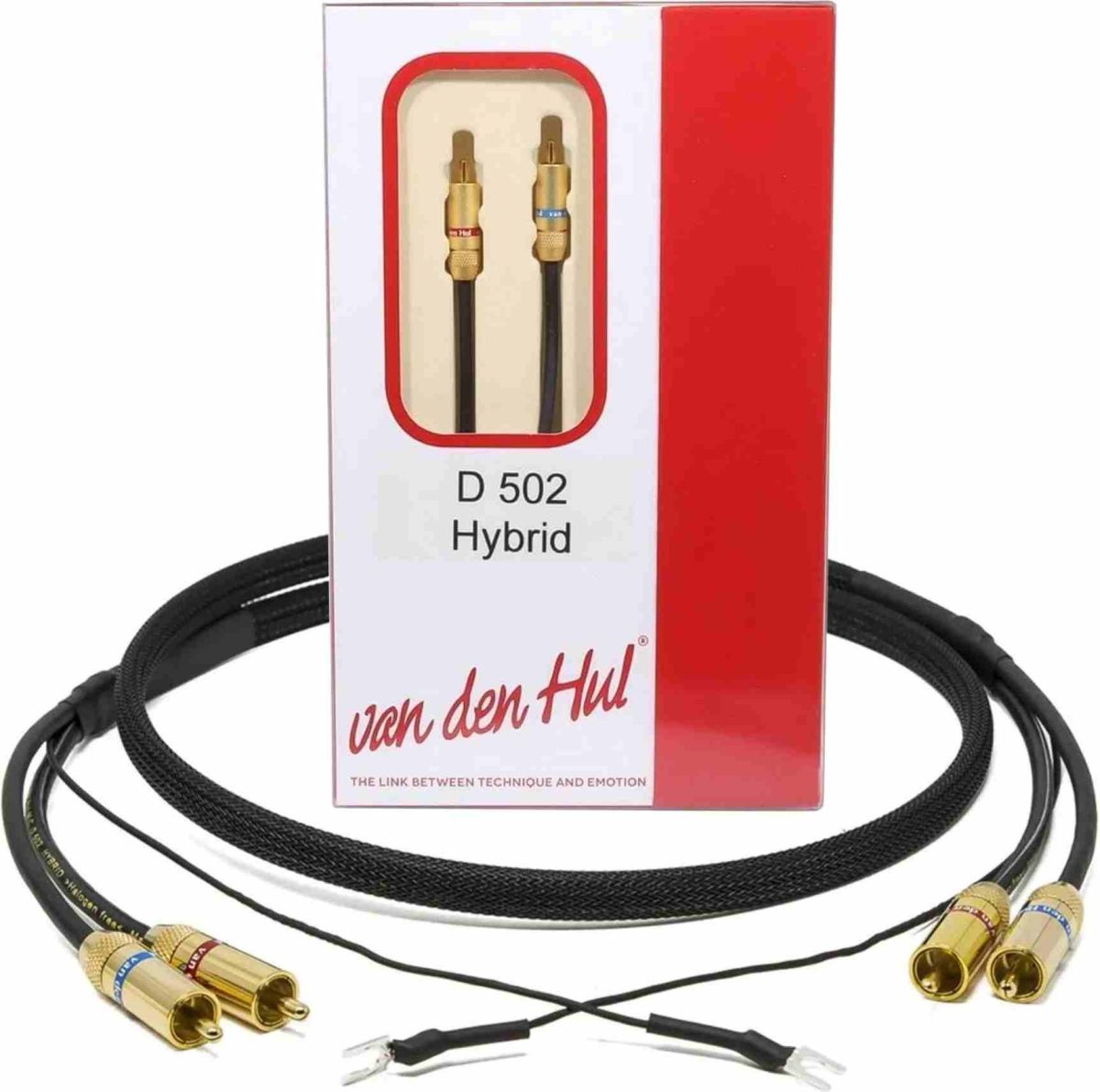

Van den Hul D-502 Hybrid RCA–RCA 1,0 m – interkonekt gramofonowy / szt.

Cena dotyczy jednego kompletnego interkonektu stereofonicznego RCA–RCA o długości 1,0 m – dwóch kanałów zakończonych czterema wtykami RCA.

Van den Hul D-502 Hybrid RCA–RCA 1,0 m to wysokiej klasy interkonekt gramofonowy przeznaczony do połączenia gramofonu z przedwzmacniaczem phono lub wejściem gramofonowym wzmacniacza. Jest podwójną, stereofoniczną wersją modelu D-501 Hybrid i wykorzystuje cztery niezależne przewodniki sygnałowe, rozbudowane ekranowanie oraz dodatkową żyłę masową.

Przewodniki wykonano z wysokiej czystości miedzi OFC pokrytej srebrem i uzupełniono warstwą Linear Structured Carbon® – LSC. Taka hybrydowa budowa, wraz z niską pojemnością 75 pF/m, została opracowana z myślą o przesyłaniu delikatnego sygnału z wkładki gramofonowej i ograniczeniu wpływu zakłóceń zewnętrznych.

Najważniejsze cechy Van den Hul D-502 Hybrid

• interkonekt gramofonowy RCA–RCA,

• długość 1,0 m,

• kompletne połączenie stereofoniczne,

• podwójna wersja przewodu D-501 Hybrid,

• cztery wewnętrzne przewodniki sygnałowe – po dwa na kanał,

• każdy przewodnik zbudowany z 19 drucików o średnicy 0,1 mm,

• srebrzona miedź beztlenowa OFC wysokiej czystości,

• dodatkowa warstwa Linear Structured Carbon®,

• podwójne ekranowanie, w tym warstwa nasycona LSC,

• pojemność między przewodnikami wynosząca 75 pF/m,

• centralny drut stalowy wzmacniający kabel,

• dodatkowe połączenie masowe,

• izolacja przewodników wykonana z Cell-PE,

• wytrzymała, matowoczarna powłoka Hulliflex®,

• pozłacane złącza RCA Van den Hul,

• konstrukcja bezhalogenowa,

• wysoka elastyczność ułatwiająca instalację.

Przewód przeznaczony do sygnału gramofonowego

Sygnał generowany przez wkładkę gramofonową jest wielokrotnie słabszy od typowego sygnału liniowego pochodzącego ze streamera, odtwarzacza CD lub przetwornika cyfrowo-analogowego. Z tego powodu kabel łączący gramofon z wejściem phono powinien skutecznie ograniczać zakłócenia oraz zachowywać odpowiednie parametry elektryczne.

D-502 Hybrid wykorzystuje dwa osobno ekranowane tory, po jednym dla każdego kanału. Każdy z nich zawiera dwa przewodniki sygnałowe, dzięki czemu sygnał i jego powrót nie muszą być prowadzone metalowym ekranem. Ekran może wówczas pełnić przede wszystkim funkcję ochronną.

Cztery przewodniki ze srebrzonej miedzi OFC

Wewnątrz kabla znajdują się cztery przewodniki – po dwa dla prawego i lewego kanału. Każdy z nich składa się z 19 drucików o średnicy 0,1 mm, wykonanych z wysokiej jakości miedzi beztlenowej OFC pokrytej gęstą warstwą srebra.

Efektywny przekrój pojedynczego przewodnika wynosi 0,15 mm², co odpowiada wartości około AWG 25,4. Wielożyłowa konstrukcja pomaga zachować elastyczność potrzebną podczas prowadzenia przewodu za gramofonem i stolikiem audio.

D-502 Hybrid nie wykorzystuje przewodników wykonanych z litego srebra. Jest to srebrzona miedź OFC uzupełniona warstwą węglową LSC.

Technologia Hybrid i warstwa LSC

Określenie Hybrid odnosi się do połączenia przewodników metalowych z dodatkową warstwą Linear Structured Carbon®. Warstwa nasycona LSC otacza grupy przewodników oraz stanowi część konstrukcji ekranowania.

Jej zadaniem jest uzupełnienie metalowego przewodnika na poziomie mikroskopowym, dodatkowa ochrona przed wpływem zakłóceń oraz ograniczenie zmian parametrów przewodu w czasie. Rozwiązanie to odróżnia D-502 Hybrid od prostszego modelu The Isis.

Rozbudowane ekranowanie

Ekran wykonano z 96 drucików o średnicy 0,1 mm ze srebrzonej miedzi Matched Crystal OFC. Konstrukcję uzupełnia spiralna taśma nasycona Linear Structured Carbon®.

Producent klasyfikuje D-502 Hybrid jako kabel podwójnie ekranowany, w którym jedna z warstw wykorzystuje LSC. Rozwiązanie ma ograniczać przedostawanie się do sygnału zakłóceń radiowych i elektromagnetycznych generowanych między innymi przez zasilacze, przewody sieciowe, routery oraz urządzenia cyfrowe.

Pojemność 75 pF/m

Pojemność pomiędzy przewodnikami wynosi 75 pF/m. Oznacza to, że wersja o długości 1,0 m wprowadza około 75 pF na kanał. Do całkowitej wartości należy doliczyć pojemność przewodów znajdujących się wewnątrz ramienia oraz pojemność wejścia przedwzmacniacza gramofonowego.

Parametr ten jest szczególnie ważny przy wkładkach MM i MI, których charakterystyka częstotliwościowa może zależeć od całkowitego obciążenia pojemnościowego. D-502 Hybrid może być również stosowany z wkładkami MC.

Oddzielny przewód masowy

W centralnej części kabla znajduje się powlekany drut stalowy. Wzmacnia on konstrukcję, przejmuje naprężenia mechaniczne i może pełnić funkcję dodatkowego przewodu uziemiającego.

W konfekcjonowanych wersjach gramofonowych żyła ta może zostać wykorzystana do połączenia zacisku GND gramofonu z zaciskiem masowym przedwzmacniacza phono. Oddzielne prowadzenie uziemienia pomaga budować układ masy typu gwiazda i ograniczać ryzyko wystąpienia przydźwięku.

Izolacja Cell-PE i ochrona przed wilgocią

Przewodniki sygnałowe są izolowane spienionym polietylenem Cell-PE. Materiał ten pozwala zachować niską pojemność oraz stabilne właściwości elektryczne przewodu.

Wypełnienie kabla wykonano ze specjalnie przygotowanych elastycznych włókien syntetycznych, których zadaniem jest ograniczenie wpływu wilgoci i czynników chemicznych na wewnętrzną konstrukcję.

Powłoka Hulliflex®

Matowoczarna powłoka zewnętrzna wykonana jest z materiału Hulliflex®. Chroni kabel przed uszkodzeniami mechanicznymi, migracją substancji chemicznych i przedwczesnym starzeniem.

Cały przewód ma około 8,4 mm szerokości i 4,0 mm grubości. Płaski profil dwóch połączonych torów ułatwia prowadzenie kabla, ale należy unikać mocnego zginania go bezpośrednio przy wtykach.

Pozłacane złącza RCA

Wariant RCA–RCA wyposażony jest w dwa wtyki RCA po każdej stronie – osobno dla prawego i lewego kanału. Fabryczne wersje tego przewodu wykorzystują pozłacane złącza Van den Hul C-4.0.

Pozłacana powierzchnia pomaga ograniczyć utlenianie miejsca styku. Podczas odłączania przewodu należy chwytać za obudowę wtyku, a nie ciągnąć za kabel.

Jak podłączyć D-502 Hybrid?

1. Wyłącz gramofon, przedwzmacniacz i wzmacniacz.

2. Połącz wyjścia RCA gramofonu z wejściem PHONO.

3. Zachowaj prawidłowe przypisanie kanałów lewego i prawego.

4. Zwróć uwagę na ewentualne oznaczenia kierunku lub strony uziemienia ekranu.

5. Połącz dodatkową żyłę masową z zaciskami GND gramofonu i przedwzmacniacza.

6. Poprowadź kabel z dala od przewodów zasilających i transformatorów.

7. Po włączeniu systemu sprawdź, czy nie występuje przydźwięk.

W fabrycznie konfekcjonowanych przewodach gramofonowych ekran powinien zostać podłączony zgodnie z oznaczeniami producenta. W układach phono strona uziemiona ekranu zazwyczaj znajduje się przy wejściu przedwzmacniacza gramofonowego.

Specyfikacja techniczna Van den Hul D-502 Hybrid RCA–RCA 1,0 m

Najczęściej zadawane pytania

Czy D-502 Hybrid jest kompletem stereo?

Tak. Wersja RCA–RCA obejmuje dwa kanały zakończone czterema wtykami RCA – po dwa z każdej strony.

Czym D-502 Hybrid różni się od D-501 Hybrid?

D-501 Hybrid jest pojedynczym, dwużyłowym przewodem. D-502 Hybrid łączy dwa takie tory w jednej konstrukcji, dzięki czemu tworzy kompletny przewód stereofoniczny z centralną żyłą masową.

Czym D-502 Hybrid różni się od The Isis?

The Isis wykorzystuje prostszą konstrukcję koncentryczną, pojedyncze ekranowanie i nie ma warstwy LSC. D-502 Hybrid ma po dwa przewodniki sygnałowe na kanał, bardziej rozbudowane ekranowanie oraz warstwę Linear Structured Carbon®.

Czy kabel współpracuje z wkładkami MM i MC?

Tak. Może być stosowany z wkładkami MM, MI oraz MC. Przy wkładkach MM i MI należy uwzględnić pojemność kabla wynoszącą około 75 pF/m.

Czy ten wariant pasuje bezpośrednio do gniazda ramienia DIN?

Nie. Wersja opisywana na tej stronie ma złącza RCA po obu stronach. Jeżeli gramofon lub ramię wymaga pięciopinowego złącza typu TAC/DIN, należy wybrać wariant TAC–RCA.

Czy kabel ma oddzielne uziemienie?

Konstrukcja zawiera centralną żyłę stalową, którą można wykorzystać jako dodatkowy przewód masowy. W wersjach fabrycznie konfekcjonowanych jej zakończenie należy podłączyć do zacisków GND zgodnie z instrukcją.

Czy przewodniki wykonano z czystego srebra?

Nie. Są wykonane z wysokiej czystości miedzi OFC pokrytej srebrem i otoczone warstwą LSC. Model wykorzystujący przewodniki srebrne nosi nazwę D-501 Silver Hybrid.

Czy można użyć D-502 Hybrid jako zwykłego interkonektu RCA?

Technicznie jest to analogowy interkonekt RCA i może przesyłać również sygnał liniowy. Jego konstrukcja, dodatkowe uziemienie i parametry zostały jednak zoptymalizowane przede wszystkim do zastosowań gramofonowych.

Dobór przewodu gramofonowego w Media Hit

Skontaktuj się z salonem Media Hit w Gliwicach, jeśli chcesz sprawdzić zgodność kabla z gramofonem, wkładką i przedwzmacniaczem phono. Pomożemy dobrać odpowiednią wersję złączy, długość przewodu oraz prawidłowy sposób uziemienia systemu.

Przed wizytą prosimy o potwierdzenie dostępności wariantu RCA–RCA 1,0 m.
