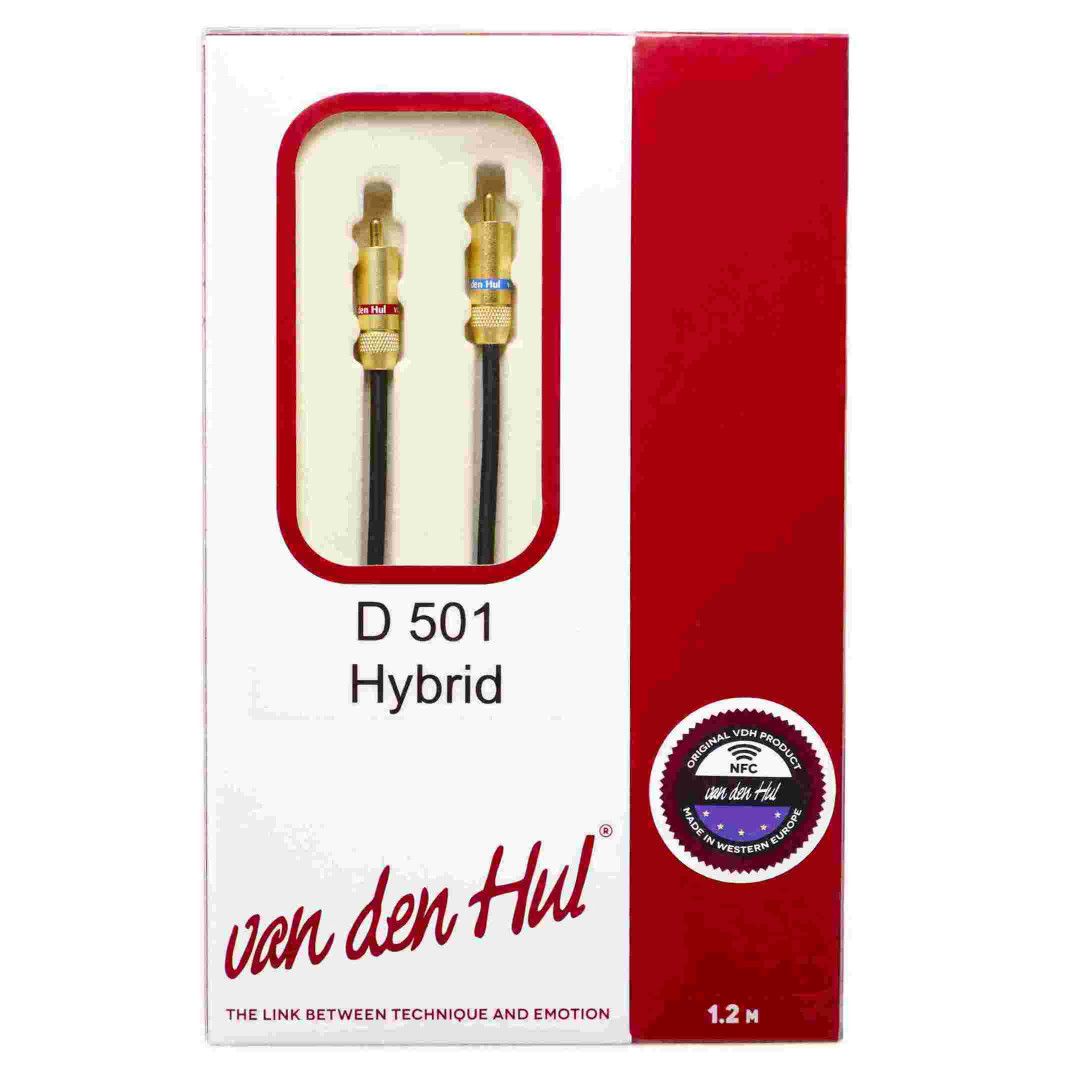

Van den Hul D-501 Hybrid RCA–RCA 1,0 m Ground – interkonekt gramofonowy / para

Cena dotyczy kompletnego zestawu stereofonicznego: dwóch przewodów RCA–RCA o długości 1,0 m oraz oddzielnego przewodu uziemiającego.

Van den Hul D-501 Hybrid RCA–RCA 1,0 m Ground to interkonekt gramofonowy przeznaczony do połączenia gramofonu z przedwzmacniaczem phono lub wejściem gramofonowym wzmacniacza. Zestaw składa się z dwóch niezależnych przewodów – osobnego dla prawego i lewego kanału – oraz dodatkowego kabla masowego.

Każdy przewód wykorzystuje dwa wewnętrzne przewodniki ze srebrzonej miedzi OFC, dodatkową warstwę Linear Structured Carbon® i rozbudowane ekranowanie. Pojemność wynosząca 75 pF/m oraz osobne prowadzenie sygnału, ekranu i uziemienia odpowiadają wymaganiom niskopoziomowego sygnału z wkładki gramofonowej.

Najważniejsze cechy Van den Hul D-501 Hybrid Ground

• kompletny stereofoniczny interkonekt gramofonowy,

• dwa oddzielne przewody RCA–RCA,

• długość każdego przewodu: 1,0 m,

• osobny przewód uziemiający w zestawie,

• dwa przewodniki sygnałowe w każdym kablu,

• każdy przewodnik wykonany z 19 drucików o średnicy 0,1 mm,

• wysokiej czystości miedź OFC pokryta srebrem,

• dodatkowa warstwa Linear Structured Carbon®,

• podwójne ekranowanie, w tym warstwa nasycona LSC,

• pojemność 75 pF/m,

• izolacja Cell-PE,

• odporne na wilgoć wypełnienie,

• matowoczarna powłoka Hulliflex®,

• pozłacane wtyki RCA Van den Hul,

• elastyczna konstrukcja o średnicy 4,5 mm,

• wykonanie bezhalogenowe.

Dwa oddzielne przewody dla systemu stereo

Podstawowy D-501 Hybrid jest pojedynczym, dwużyłowym przewodem przeznaczonym do transmisji jednego kanału. W prezentowanym wariancie Ground zestaw obejmuje dwa jednakowe odcinki – osobny dla lewego i prawego kanału – oraz oddzielne połączenie uziemiające.

Rozdzielenie kanałów na dwa fizycznie niezależne przewody ułatwia dopasowanie ich ułożenia do rozmieszczenia gniazd w gramofonie i przedwzmacniaczu. Pozwala również zachować osobne ekranowanie każdego kanału.

Przewód przygotowany do sygnału z wkładki

Napięcie generowane przez wkładkę gramofonową jest znacznie niższe od poziomu sygnału liniowego. Dotyczy to szczególnie wkładek MC, ale również systemy MM i MI wymagają ochrony przed zakłóceniami, właściwego ekranowania oraz odpowiednio dobranej pojemności.

D-501 Hybrid został opracowany do zastosowań gramofonowych, profesjonalnych nagrań mikrofonowych i pracy w konsoletach mikserskich. Jego konstrukcja ma ograniczać wpływ zakłóceń elektromagnetycznych na przesyłany sygnał.

Srebrzona miedź OFC

W każdym przewodzie znajdują się dwie żyły sygnałowe. Każda z nich składa się z 19 drucików o średnicy 0,1 mm wykonanych z wysokiej jakości miedzi beztlenowej OFC pokrytej gęstą warstwą srebra.

Efektywny przekrój pojedynczego przewodnika wynosi około 0,15 mm², co odpowiada średnicy 0,44 mm i wartości około AWG 25,4. Wielożyłowa konstrukcja zapewnia elastyczność przy zachowaniu stabilnych parametrów elektrycznych.

D-501 Hybrid nie wykorzystuje przewodników wykonanych z czystego srebra. Taką konstrukcję ma wyższy model D-501 Silver Hybrid.

Warstwa Linear Structured Carbon®

Określenie Hybrid odnosi się do połączenia metalowych przewodników z warstwą Linear Structured Carbon®. Materiał LSC otacza grupy przewodników i stanowi część układu ekranowania.

Warstwa węglowa ma uzupełniać powierzchnię metalowych przewodników na poziomie mikroskopowym, ograniczać wpływ zewnętrznych zakłóceń oraz zapewniać stabilność parametrów kabla w czasie.

Podwójne ekranowanie

Ekran każdego przewodu składa się z 96 drucików o średnicy 0,1 mm, wykonanych ze srebrzonej miedzi Matched Crystal OFC. Uzupełnia go spiralna warstwa nasycona LSC.

Producent określa tę konstrukcję jako podwójne ekranowanie. Jego zadaniem jest ochrona delikatnego sygnału gramofonowego przed zakłóceniami radiowymi i elektromagnetycznymi pochodzącymi między innymi od przewodów sieciowych, transformatorów, routerów oraz urządzeń cyfrowych.

Pojemność 75 pF/m

Pojemność pomiędzy wewnętrznymi przewodnikami wynosi 75 pF/m. W wersji o długości 1,0 m każdy kanał wprowadza około 75 pF.

Do tej wartości należy doliczyć pojemność okablowania znajdującego się wewnątrz ramienia oraz wejścia przedwzmacniacza. Łączna wartość ma szczególne znaczenie przy wkładkach MM i MI, których charakterystyka wysokich częstotliwości może zależeć od obciążenia pojemnościowego.

Osobny przewód uziemiający Ground

Wersja Ground zawiera oddzielny przewód masowy przeznaczony do połączenia zacisku uziemiającego gramofonu z zaciskiem GND przedwzmacniacza phono lub wzmacniacza.

Osobne prowadzenie uziemienia pozwala oddzielić masę ramienia i obudowy gramofonu od przewodników przenoszących sygnał. Pomaga to ograniczać ryzyko powstawania pętli masy i przydźwięku sieciowego.

Sposób uziemienia należy zawsze dopasować do konkretnego gramofonu. Jeżeli urządzenie nie ma oddzielnego zacisku GND albo wykorzystuje masę prowadzoną przez złącza RCA, przed podłączeniem dodatkowego przewodu warto sprawdzić instrukcję producenta.

Izolacja Cell-PE

Białe i żółte izolacje przewodników wykonane są ze spienionego polietylenu Cell-PE. Materiał pomaga zachować niską pojemność i stabilne właściwości elektryczne przewodu.

Wnętrze kabla uzupełniają specjalnie przygotowane, elastyczne włókna syntetyczne, które ograniczają wpływ wilgoci i czynników chemicznych na przewodniki oraz izolację.

Powłoka Hulliflex®

Zewnętrzna powłoka wykonana jest z matowoczarnego materiału Hulliflex®. Ma chronić przewód przed uszkodzeniami mechanicznymi, starzeniem oraz migracją substancji chemicznych mogących pogarszać właściwości izolacji.

Każdy z dwóch przewodów ma średnicę około 4,5 mm. Niewielki przekrój i elastyczna konstrukcja ułatwiają prowadzenie kabla za gramofonem, jednak należy unikać mocnego zginania bezpośrednio przy wtykach.

Pozłacane wtyki RCA

Każdy z dwóch przewodów zakończony jest jednym wtykiem RCA po obu stronach. Cały zestaw ma więc cztery pozłacane złącza RCA – po dwa przy gramofonie i przedwzmacniaczu.

Pozłacana powierzchnia styku ogranicza utlenianie. Podczas odłączania należy trzymać za obudowę wtyku, nie ciągnąc bezpośrednio za przewód.

Kierunek podłączenia

D-501 Hybrid wykorzystuje dwa wewnętrzne przewodniki, dzięki czemu ekran nie musi pełnić funkcji powrotnej żyły sygnałowej. W fabrycznie konfekcjonowanych wersjach RCA ekran może być połączony z masą tylko po jednej stronie, oznaczonej jako Ground End.

W instalacji gramofonowej oznaczony koniec należy zasadniczo umieścić po stronie wejścia przedwzmacniacza phono. W pierwszej kolejności trzeba jednak zastosować się do oznaczeń znajdujących się na dostarczonym kablu.

Jak podłączyć D-501 Hybrid Ground?

1. Wyłącz gramofon, przedwzmacniacz i wzmacniacz.

2. Podłącz jeden przewód RCA do lewego kanału.

3. Drugi przewód podłącz do prawego kanału.

4. Zachowaj oznaczenia kierunku i strony Ground End.

5. Połącz dodatkowym przewodem zaciski GND gramofonu i przedwzmacniacza.

6. Nie prowadź interkonektów równolegle i bezpośrednio przy kablach zasilających.

7. Po uruchomieniu systemu sprawdź, czy nie występuje przydźwięk.

Gramofonu bez wbudowanego przedwzmacniacza nie należy podłączać do zwykłego wejścia AUX, CD lub LINE. Wymagane jest wejście PHONO albo zewnętrzny przedwzmacniacz gramofonowy.

Specyfikacja techniczna Van den Hul D-501 Hybrid RCA–RCA 1,0 m Ground

Najczęściej zadawane pytania

Czy cena obejmuje parę przewodów?

Tak. Wariant RCA–RCA Ground jest kompletnym zestawem stereofonicznym: dwa przewody o długości 1,0 m oraz osobny kabel uziemiający.

Dlaczego zestaw składa się z dwóch oddzielnych kabli?

Każdy D-501 Hybrid przesyła jeden kanał. W systemie stereo potrzebne są dwa przewody – jeden dla kanału lewego i drugi dla prawego.

Czym D-501 Hybrid różni się od D-502 Hybrid?

Zestaw D-501 Hybrid wykorzystuje dwa fizycznie oddzielne, okrągłe przewody i osobny kabel uziemiający. D-502 Hybrid łączy oba kanały w jedną, płaską konstrukcję twin-line z centralną stalową żyłą masową.

Czy kabel współpracuje z wkładkami MM i MC?

Tak. Może być stosowany z wkładkami MM, MI oraz MC. Przy wkładkach MM i MI warto sprawdzić zalecane przez producenta całkowite obciążenie pojemnościowe.

Czy oddzielny przewód masowy trzeba zawsze podłączać?

Nie zawsze. Należy go zastosować, jeżeli gramofon i przedwzmacniacz mają osobne zaciski GND. Jeżeli po podłączeniu pojawia się przydźwięk, warto sprawdzić sposób uziemienia zgodnie z instrukcjami obu urządzeń.

Czy wariant RCA–RCA pasuje do pięciopinowego gniazda ramienia?

Nie. Ta wersja ma złącza RCA po obu stronach. Do ramienia wymagającego pięciopinowego złącza należy wybrać wersję TAC–RCA.

Czy przewodniki wykonane są z czystego srebra?

Nie. Są wykonane z wysokiej czystości miedzi OFC pokrytej srebrem i uzupełnione warstwą LSC. Czyste srebro stosowane jest w modelu D-501 Silver Hybrid.

Czy D-501 Hybrid można wykorzystać jako zwykły interkonekt liniowy?

Technicznie tak, ponieważ wykorzystuje standardowe złącza RCA. Konstrukcja, ekranowanie i przewód masowy zostały jednak przygotowane przede wszystkim do niskopoziomowego sygnału gramofonowego.

Dobór przewodu gramofonowego w Media Hit

Skontaktuj się z salonem Media Hit w Gliwicach, jeśli chcesz sprawdzić zgodność przewodu z gramofonem, wkładką i przedwzmacniaczem phono. Pomożemy dobrać właściwe zakończenia, długość kabla oraz sposób uziemienia całego systemu.

Przed wizytą prosimy o potwierdzenie dostępności wersji RCA–RCA 1,0 m Ground.
