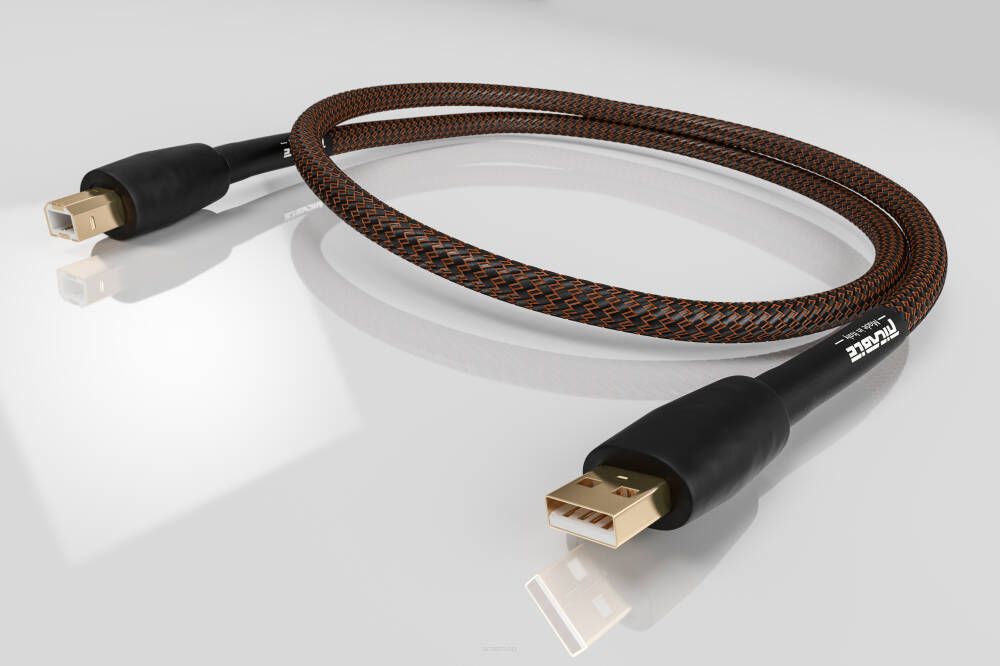

Ricable Magnus USB 2,0 m – kabel USB 2.0 A–B do przetwornika DAC / szt.

Długość: 2,0 m | Złącza: USB-A – USB-B | Standard: USB 2.0 | W opakowaniu: 1 przewód | Model: UM2

Ricable Magnus USB 2,0 m to cyfrowy kabel USB 2.0 typu A–B przeznaczony przede wszystkim do połączenia komputera, transportu sieciowego lub serwera muzycznego z przetwornikiem cyfrowo-analogowym DAC. Może również współpracować ze wzmacniaczami, odtwarzaczami i interfejsami audio wyposażonymi w odpowiednie wejście USB-B.

Konstrukcja wykorzystuje przewodniki z miedzi MARC 7N, oddzielne sekcje transmisji danych i zasilania oraz czterowarstwowy system ekranowania. Kabel zachowuje wymaganą dla interfejsu USB impedancję 90 Ω i został zakończony miedzianymi, pozłacanymi stykami.

Najważniejsze cechy Ricable Magnus USB

• cyfrowy kabel USB 2.0 typu A–B,

• długość 2,0 m,

• przewodniki z miedzi MARC 7N o czystości 99,99999%,

• impedancja 90 Ω,

• oddzielna geometria dla danych i zasilania,

• przewodniki danych o przekroju 2 × 0,22 mm²,

• przewodniki zasilające o przekroju 2 × 0,34 mm²,

• cztery uzupełniające się warstwy ekranowania,

• system asymetrycznego skręcania UR,

• izolacja z ekspandowanego polietylenu,

• miedziane styki pokryte 24-karatowym złotem,

• ręczne lutowanie stopem cyny, srebra i miedzi,

• zewnętrzny oplot nylonowy,

• ręczne wykonanie we Włoszech.

Kabel USB-A – USB-B do systemu audio

Wtyk USB-A należy podłączyć do urządzenia pełniącego funkcję źródła lub hosta, na przykład komputera, serwera muzycznego albo transportu sieciowego. Wtyk USB-B podłączany jest do kompatybilnego wejścia DAC-a, wzmacniacza lub interfejsu audio.

Ricable Magnus USB nie jest kablem USB-C i nie służy do bezpośredniego łączenia dwóch urządzeń wyposażonych wyłącznie w gniazda USB-A. Przed zakupem należy sprawdzić typ wyjścia w źródle oraz wejścia w urządzeniu odbiorczym.

Osobne przewodniki danych i zasilania

W kablu zastosowano oddzielne sekcje odpowiadające za przesyłanie danych i napięcia zasilającego:

• para sygnałowa ma przekrój 2 × 0,22 mm²,

• sekcja zasilająca ma przekrój 2 × 0,34 mm².

Przewodniki danych są skręcone koncentrycznie, natomiast przewodniki zasilające prowadzone są równolegle. Obie sekcje wykorzystują izolację z ekspandowanego polietylenu, ale mają osobne ekranowanie. Takie rozwiązanie ma ograniczać wzajemne oddziaływanie linii transmisyjnych i zasilających.

Przewodniki z miedzi MARC 7N

Przewodniki wykonano z miedzi MARC – Multicore Annealed Ricable Conductor – o deklarowanej czystości 7N, czyli 99,99999%. Poszczególne druciki mają średnicę 0,08 mm.

Wielodrutowa budowa pozwala połączyć wymagane parametry elektryczne z możliwością ułożenia przewodu w systemie audio. Należy jednak pamiętać, że jego średnica zewnętrzna wynosi 11,5 mm, dlatego jest wyraźnie grubszy od standardowych kabli komputerowych USB.

Czterowarstwowy system ekranowania

Ricable Magnus USB wykorzystuje rozbudowane ekranowanie chroniące zarówno cały kabel, jak i jego wewnętrzne sekcje:

• ekran z Mylaru i aluminium wokół przewodników zasilających,

• ekran z Mylaru i aluminium wokół przewodników danych,

• oplot z miedzi OFC wokół sekcji danych,

• zewnętrzny oplot ekranujący z cynowanej miedzi OFC.

Celem takiej konstrukcji jest ograniczenie wpływu zakłóceń elektromagnetycznych i radiowych oraz odseparowanie linii danych od linii zasilających.

Impedancja 90 Ω i system UR

Interfejs USB wykorzystuje różnicową transmisję danych wymagającą odpowiedniej geometrii przewodników. Magnus USB ma impedancję 90 Ω oraz opracowany przez Ricable system UR, czyli asymetryczną geometrię skręcania przygotowaną specjalnie dla przewodów USB.

Deklarowana pojemność wynosi 35 pF/m, a rezystancja 70 Ω/km. Wewnętrzny układ izolacyjny wykorzystuje sześciocylindrową konstrukcję pomagającą utrzymać rozmieszczenie poszczególnych elementów przewodu.

Pozłacane styki i ręczne lutowanie

Styki wtyków wykonano z miedzi i pokryto 24-karatowym złotem. Połączenia z przewodnikami są lutowane ręcznie stopem eutektycznym Sn/Ag/Cu, zawierającym cynę, srebro i miedź.

Ręcznie formowane gumowe obudowy wtyków ułatwiają chwytanie i chronią miejsca połączenia kabla ze złączami. Zewnętrzną warstwę przewodu zabezpiecza osłona o wysokiej gęstości oraz nylonowy oplot.

Praktyczne podłączenie w systemie

Kabel o średnicy 11,5 mm potrzebuje więcej miejsca niż typowy przewód USB. Podczas instalacji należy unikać mocnego zaginania go tuż za wtykiem i pozostawić odpowiedni odstęp za urządzeniami.

Przewód może być wykorzystany między innymi do połączenia:

• komputera stacjonarnego lub laptopa z DAC-em,

• serwera muzycznego z przetwornikiem cyfrowo-analogowym,

• transportu sieciowego z wejściem USB-B wzmacniacza,

• źródła USB z kompatybilnym wzmacniaczem słuchawkowym,

• komputera z interfejsem audio USB-B.

Specyfikacja techniczna

Najczęściej zadawane pytania

Czy cena obejmuje jeden przewód?

Tak. W opakowaniu znajduje się jeden kabel USB-A – USB-B o długości 2 metrów.

Do którego urządzenia podłączyć wtyk USB-A?

USB-A podłączamy do źródła lub hosta, takiego jak komputer, serwer muzyczny albo transport sieciowy. Wtyk USB-B należy podłączyć do DAC-a, wzmacniacza lub interfejsu audio.

Czy kabel pasuje do urządzenia z USB-C?

Nie bezpośrednio. Jeżeli komputer lub transport ma wyłącznie złącze USB-C, potrzebny będzie odpowiedni kabel USB-C – USB-B albo zgodny adapter. Przed zakupem należy sprawdzić, czy adapter obsługuje transmisję danych, a nie tylko ładowanie.

Czy przewód obsługuje pliki PCM i DSD?

Kabel przesyła dane zgodnie ze standardem USB 2.0. Maksymalna rozdzielczość PCM, częstotliwość próbkowania oraz obsługa DSD zależą od źródła, odbiornika, sterowników i używanego oprogramowania, a nie od samego przewodu.

Czy kabel może zasilać urządzenie przez USB?

Konstrukcja zawiera osobne przewodniki zasilające. Urządzenie może być zasilane przez kabel tylko wtedy, gdy źródło udostępnia zasilanie USB, a odbiornik został przystosowany do jego wykorzystania. Kabel nie jest samodzielnym zasilaczem.

Czy jest to kabel USB 3.0?

Nie. Ricable Magnus USB wykorzystuje standard USB 2.0 oraz złącza USB-A i USB-B. Połączenie będzie działało z parametrami obsługiwanymi przez standard USB 2.0 i współpracujące urządzenia.

Czy można wykorzystać go do innych urządzeń USB-B?

Tak, jeżeli urządzenia obsługują komunikację USB 2.0 typu A–B. Konstrukcja i cena tego modelu zostały jednak ukierunkowane przede wszystkim na zastosowania audio.

Czy przewód ma określony kierunek?

Rodzaj złączy określa sposób podłączenia: USB-A trafia do hosta, a USB-B do urządzenia peryferyjnego. Wtyków nie można zamienić miejscami.

Czy kabel poprawi maksymalną rozdzielczość wejścia USB w DAC-u?

Nie. Przewód nie zwiększa parametrów wejścia ani nie konwertuje sygnału. Obsługiwane formaty pozostają zależne od elektroniki urządzeń.
