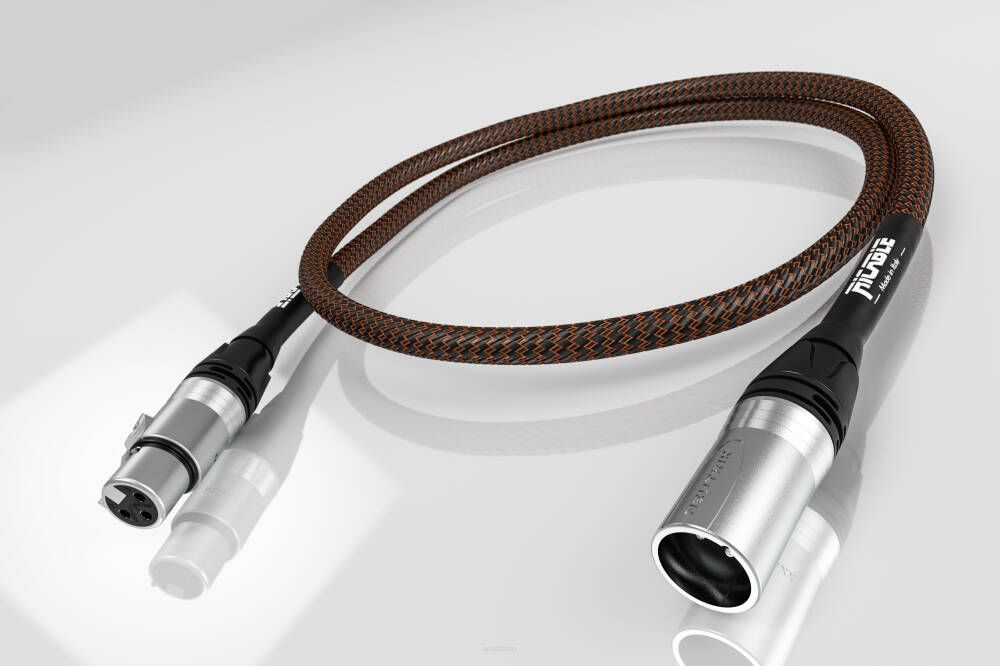

Ricable Magnus AES/EBU 1,0 m – cyfrowy przewód XLR 110 Ω / szt.

Długość: 1,0 m. Złącza: XLR 3-pin żeński – XLR 3-pin męski. Cena dotyczy jednego przewodu, a nie pary.

Ricable Magnus AES/EBU 1,0 m to cyfrowy interkonekt o impedancji 110 Ω, przeznaczony do przesyłania sygnału audio w standardzie AES/EBU, nazywanym również AES3. Umożliwia połączenie transportu CD, odtwarzacza sieciowego lub innego źródła cyfrowego z przetwornikiem DAC, wzmacniaczem albo procesorem wyposażonym w odpowiednie złącza AES/EBU.

Przewód wykorzystuje miedź 7N MARC, zbalansowaną geometrię, podwójne ekranowanie oraz posrebrzane styki w złączach Neutrik. Wariant AM1 ma długość 1,0 m i średnicę zewnętrzną 8,9 mm.

Najważniejsze cechy Ricable Magnus AES/EBU

• cyfrowy przewód AES/EBU zgodny z połączeniami 110 Ω,

• długość 1,0 m,

• wariant producenta AM1,

• zakończenie XLR żeński – XLR męski,

• zbalansowana konstrukcja przewodników,

• przewodniki 3 × 0,31 mm²,

• miedź 7N MARC o deklarowanej czystości 99,99999%,

• pojedyncze żyłki o średnicy 0,08 mm,

• wewnętrzny ekran Mylar/aluminium,

• zewnętrzny ekran z miedzi OFC ułożonej spiralnie,

• polietylenowy dielektryk,

• posrebrzane styki Neutrik,

• ręczne lutowanie stopem Sn/Ag/Cu,

• średnica zewnętrzna 8,9 mm,

• ręczne wykonanie we Włoszech.

Cyfrowe połączenie AES/EBU 110 Ω

AES/EBU to standard przewodowej transmisji cyfrowego dźwięku wykorzystywany w sprzęcie profesjonalnym oraz wybranych urządzeniach Hi-Fi. W domowym systemie audio najczęściej służy do połączenia cyfrowego źródła z zewnętrznym przetwornikiem cyfrowo-analogowym.

Typowe połączenie może wyglądać następująco:

• transport CD z wyjściem AES/EBU → przetwornik DAC,

• odtwarzacz sieciowy z wyjściem AES/EBU → DAC lub wzmacniacz z wejściem cyfrowym,

• transport cyfrowy → procesor albo aktywne urządzenie z wejściem AES/EBU,

• profesjonalny interfejs cyfrowy → rejestrator lub konwerter.

Przewód nie konwertuje sygnału. Oba urządzenia muszą mieć zgodne porty AES/EBU – wyjście po stronie źródła oraz wejście po stronie odbiornika.

XLR cyfrowy a analogowy przewód XLR

AES/EBU korzysta z 3-pinowych złączy XLR, ale nie jest analogowym połączeniem zbalansowanym. Pomimo takiego samego kształtu wtyków są to dwa różne zastosowania.

Przewód przeznaczony do AES/EBU powinien zachowywać impedancję charakterystyczną 110 Ω. Jest to szczególnie istotne przy dłuższych połączeniach, wyższych częstotliwościach transmisji oraz w instalacjach wymagających stabilnej synchronizacji urządzeń cyfrowych.

Ricable Magnus AES/EBU został zaprojektowany właśnie jako przewód cyfrowy 110 Ω, a nie klasyczny analogowy interkonekt XLR.

Przewodniki z miedzi 7N MARC

Wewnątrz kabla znajdują się trzy przewodniki o przekroju 0,31 mm² każdy. Wykonano je z firmowej miedzi MARC – Multicore Annealed Ricable Conductor – o deklarowanej czystości 7N, czyli 99,99999%.

Każdy przewodnik składa się z żyłek o średnicy 0,08 mm. Zastosowana konstrukcja ma zapewnić odpowiednie parametry elektryczne potrzebne do przesyłania cyfrowego sygnału AES/EBU.

Zbalansowana geometria i impedancja 110 Ω

Przewodniki mają zbalansowaną, skręconą konstrukcję. W połączeniu z polietylenowym dielektrykiem pozwala ona uzyskać wymaganą impedancję 110 Ω, pojemność 58 pF/m oraz rezystancję 68 Ω/km.

Zbalansowany sposób transmisji i właściwe dopasowanie impedancji pomagają ograniczać podatność połączenia na zewnętrzne zakłócenia oraz niepożądane odbicia sygnału wynikające z niedopasowania elektrycznego.

Podwójne ekranowanie EMI/RFI

Ekran wewnętrzny wykonano z warstwy Mylar/aluminium. Drugą warstwę stanowi spiralnie ułożona miedź OFC. Zadaniem ekranowania jest ograniczenie wpływu zakłóceń elektromagnetycznych i radiowych występujących w otoczeniu przewodu.

Może to mieć znaczenie szczególnie wtedy, gdy przewód biegnie w pobliżu kabli zasilających, listew sieciowych, zasilaczy impulsowych, routerów lub innych urządzeń cyfrowych.

Zewnętrzną ochronę tworzy gęsta osłona polietylenowa oraz nylonowy oplot.

Posrebrzane złącza Neutrik

Magnus AES/EBU wykorzystuje 3-pinowe złącza XLR Neutrik z posrebrzanymi stykami. Jeden koniec jest zakończony wtykiem żeńskim, a drugi męskim, zgodnie ze standardowym sposobem prowadzenia sygnału pomiędzy wyjściem i wejściem AES/EBU.

Przewodniki są lutowane ręcznie za pomocą eutektycznego stopu cyny, srebra i miedzi Sn/Ag/Cu.

Jeden przewód może przesyłać sygnał stereo

W typowym systemie Hi-Fi pojedyncze połączenie AES/EBU może przesyłać dwukanałowy cyfrowy sygnał audio. Do połączenia transportu cyfrowego z przetwornikiem DAC wystarcza więc jeden przewód, o ile oba urządzenia obsługują zgodny format transmisji.

Magnus AES/EBU nie jest parą analogowych interkonektów XLR. Cena dotyczy jednej sztuki przeznaczonej do pojedynczego połączenia cyfrowego.

Parametry dźwięku zależą od urządzeń

Przewód odpowiada za fizyczne przesłanie cyfrowego sygnału AES/EBU, ale nie ustala obsługiwanych formatów, liczby bitów ani częstotliwości próbkowania. Parametry te zależą od nadajnika, odbiornika i sposobu implementacji interfejsu w obu urządzeniach.

Kabel nie konwertuje AES/EBU na S/PDIF, USB ani połączenie analogowe.

Dane techniczne

Najczęściej zadawane pytania

Do czego służy Ricable Magnus AES/EBU?

Przewód służy do przesyłania cyfrowego sygnału audio AES/EBU pomiędzy zgodnymi urządzeniami, na przykład transportem CD lub streamerem a przetwornikiem DAC.

Czy cena dotyczy pary przewodów?

Nie. Oferta obejmuje jeden przewód. Do typowego cyfrowego połączenia AES/EBU pomiędzy źródłem i przetwornikiem potrzebna jest jedna sztuka.

Czy jest to zwykły analogowy kabel XLR?

Nie. Magnus AES/EBU jest cyfrowym przewodem o impedancji 110 Ω. Złącza wyglądają tak samo jak w analogowym interkonekcie XLR, ale przeznaczenie i wymagane parametry elektryczne są inne.

Czy zwykłym kablem analogowym XLR można przesłać AES/EBU?

Wtyki mogą pasować fizycznie, jednak analogowy interkonekt nie musi mieć impedancji 110 Ω. Przy krótkim połączeniu transmisja może czasem zadziałać, ale właściwym rozwiązaniem jest przewód zaprojektowany do standardu AES/EBU.

Czy przewód przesyła sygnał stereo?

Standard AES/EBU może przesyłać dwukanałowy cyfrowy sygnał audio jednym przewodem. Ostateczny format zależy jednak od możliwości połączonych urządzeń.

Czy kabel zamieni sygnał AES/EBU na coaxial S/PDIF?

Nie. Do konwersji pomiędzy różnymi standardami potrzebny jest odpowiedni konwerter. Przewód Magnus AES/EBU nie wykonuje żadnego przetwarzania sygnału.

Czy każdy streamer z gniazdem XLR obsługuje AES/EBU?

Nie. Gniazdo musi być wyraźnie opisane jako AES/EBU, AES3 lub Digital Out. Analogowego wyjścia XLR nie można traktować jako cyfrowego wyjścia AES/EBU.

Dobierz właściwy przewód w Media Hit

Przed zakupem sprawdź oznaczenia gniazd w źródle i przetworniku DAC. Jedno urządzenie musi mieć cyfrowe wyjście AES/EBU, a drugie zgodne wejście tego samego typu.

W Media Hit pomożemy zweryfikować kompatybilność urządzeń i dobrać odpowiednią długość przewodu. Zapraszamy do salonu w Gliwicach.
