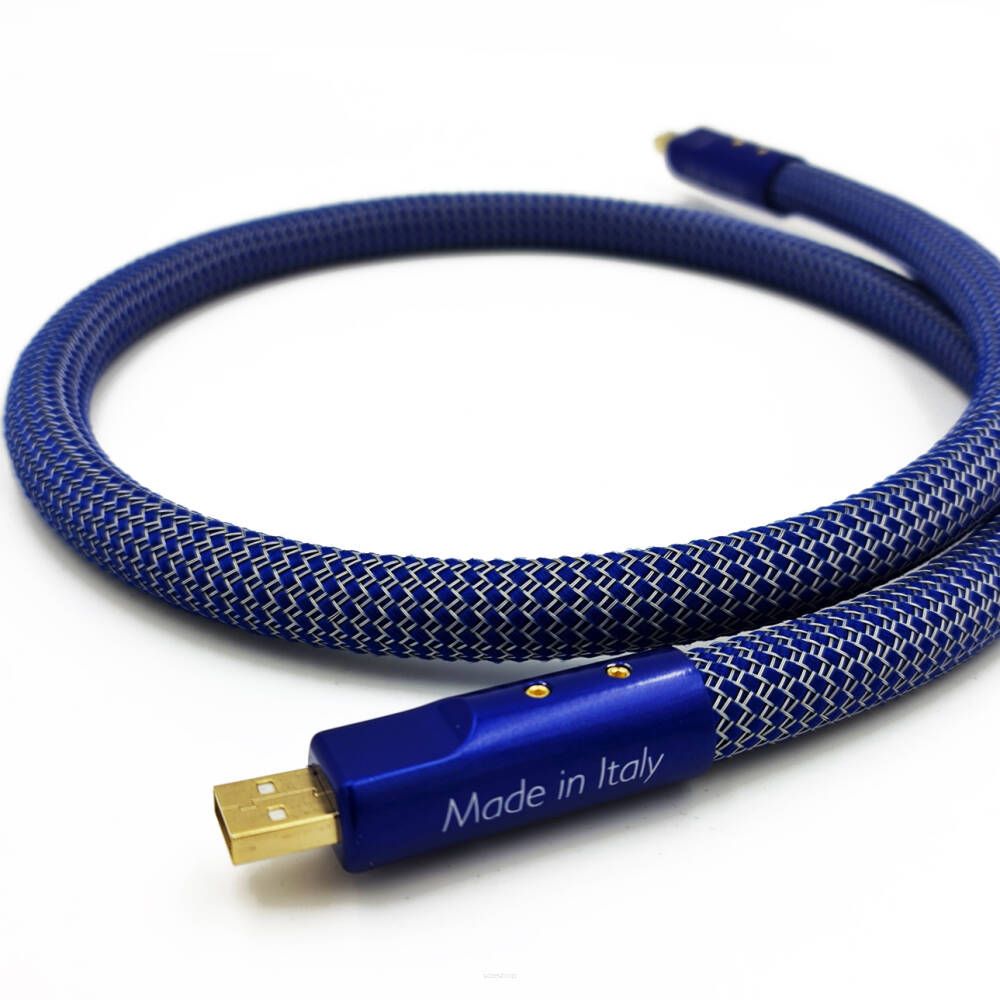

Ricable Invictus USB 1,0 m – przewód USB 2.0 A–B / szt.

Długość: 1,0 m. Złącza: USB-A – USB-B. Cena dotyczy jednego przewodu.

Ricable Invictus USB 1,0 m to cyfrowy przewód USB 2.0 A–B z najwyższej serii włoskiego producenta. Został zaprojektowany do łączenia komputera, serwera muzycznego lub transportu cyfrowego z przetwornikiem DAC, wzmacniaczem albo innym urządzeniem audio wyposażonym w wejście USB-B.

Konstrukcja wykorzystuje przewodniki z miedzi 7N MARC, osobne geometrie torów danych i zasilania, rozbudowane ekranowanie oraz miedziane styki pokryte 24-karatowym złotem. Przewód ma impedancję 90 Ω i średnicę zewnętrzną 16 mm.

Najważniejsze cechy Ricable Invictus USB

• cyfrowy przewód USB 2.0 A–B,

• długość 1,0 m,

• wariant producenta UV1,

• przewodniki z miedzi 7N MARC o deklarowanej czystości 99,99999%,

• asymetryczna geometria UR System,

• osobne konstrukcje torów danych i zasilania,

• pięciostopniowy system ekranowania,

• ekranowanie przewodników folią Mylar/aluminium i oplotem OFC,

• zewnętrzny ekran z cynowanego oplotu miedzianego OFC,

• dielektryk R-TEC,

• wewnętrzna izolacja RCS z ośmioma cylindrami,

• system RNR wykorzystujący półprzewodnik germanowy,

• miedziane styki pokryte 24-karatowym złotem,

• ręcznie lutowane połączenia Sn/Ag/Cu,

• niemagnetyczne obudowy wtyków,

• ręczne wykonanie we Włoszech,

• średnica zewnętrzna 16 mm.

Do połączenia źródła cyfrowego z przetwornikiem DAC

Ricable Invictus USB jest przeznaczony przede wszystkim do cyfrowych połączeń audio pomiędzy urządzeniem pełniącym funkcję hosta USB a przetwornikiem DAC. Typowe zastosowania obejmują:

• komputer PC lub Mac z wyjściem USB-A i zewnętrzny DAC z wejściem USB-B,

• serwer muzyczny z wyjściem USB Audio i przetwornik cyfrowo-analogowy,

• odtwarzacz sieciowy lub transport cyfrowy obsługujący przesyłanie dźwięku przez USB,

• wzmacniacz zintegrowany wyposażony w wejście USB-B DAC.

Sama obecność gniazda USB-A w urządzeniu nie oznacza jeszcze, że może ono wysyłać dźwięk do zewnętrznego DAC-a. Port musi obsługiwać funkcję USB Audio Output, a urządzenie odbiorcze powinno mieć wejście USB-B przeznaczone do odbioru sygnału audio.

Oddzielone tory danych i zasilania

Przewód wykorzystuje asymetryczną geometrię opracowaną przez Ricable jako UR System. Linie danych mają budowę koncentrycznie skręconą, natomiast przewodniki zasilające poprowadzono równolegle.

Przekrój przewodników danych wynosi 2 × 0,34 mm², a toru zasilającego 2 × 0,55 mm². Takie rozdzielenie konstrukcyjne ma ograniczać wzajemne oddziaływanie linii zasilających i pary odpowiedzialnej za transmisję danych.

Ricable Invictus USB nie ma odłączonej linii 5 V. Może więc współpracować również z urządzeniami, które wymagają obecności zasilania USB do prawidłowego rozpoznania połączenia.

Miedź 7N MARC

Przewodniki wykonano z firmowej miedzi MARC – Multicore Annealed Ricable Conductor – o deklarowanej czystości 7N, czyli 99,99999%. Pojedyncze żyły mają średnicę 0,08 mm.

Wersja 1,0 m zachowuje pełną konstrukcję serii Invictus: przewodniki danych i zasilania, oddzielne dielektryki, ekrany oraz system wewnętrznych elementów izolujących.

Wielostopniowe ekranowanie

Zarówno przewodniki danych, jak i zasilania zabezpieczono warstwą Mylar/aluminium oraz oplotem z miedzi OFC o deklarowanym pokryciu 95%. Dodatkowy ekran zewnętrzny wykonano z cynowanego oplotu miedzianego OFC.

Łącznie producent stosuje pięć elementów ekranujących. Ich zadaniem jest ograniczenie wpływu zakłóceń elektromagnetycznych i radiowych oraz zmniejszenie wzajemnego oddziaływania toru zasilającego i transmisji danych.

Dielektryk R-TEC i izolacja RCS

W części odpowiedzialnej za transmisję danych zastosowano podwójny technopolimerowy dielektryk R-TEC. Przewodniki zasilające wykorzystują izolację polietylenową R-TEC.

Wewnętrzny system RCS – Ricable Cylinder System – składa się z ośmiu cylindrycznych elementów izolujących. Konstrukcja ma stabilizować wzajemne ułożenie przewodników oraz ograniczać wpływ ekranów na pojemność elektryczną kabla.

Uzupełnieniem jest system RNR wykorzystujący półprzewodnik germanowy umieszczony w części odpowiedzialnej za transmisję danych. Rozwiązanie to producent stosuje jako kolejny element ograniczający zakłócenia.

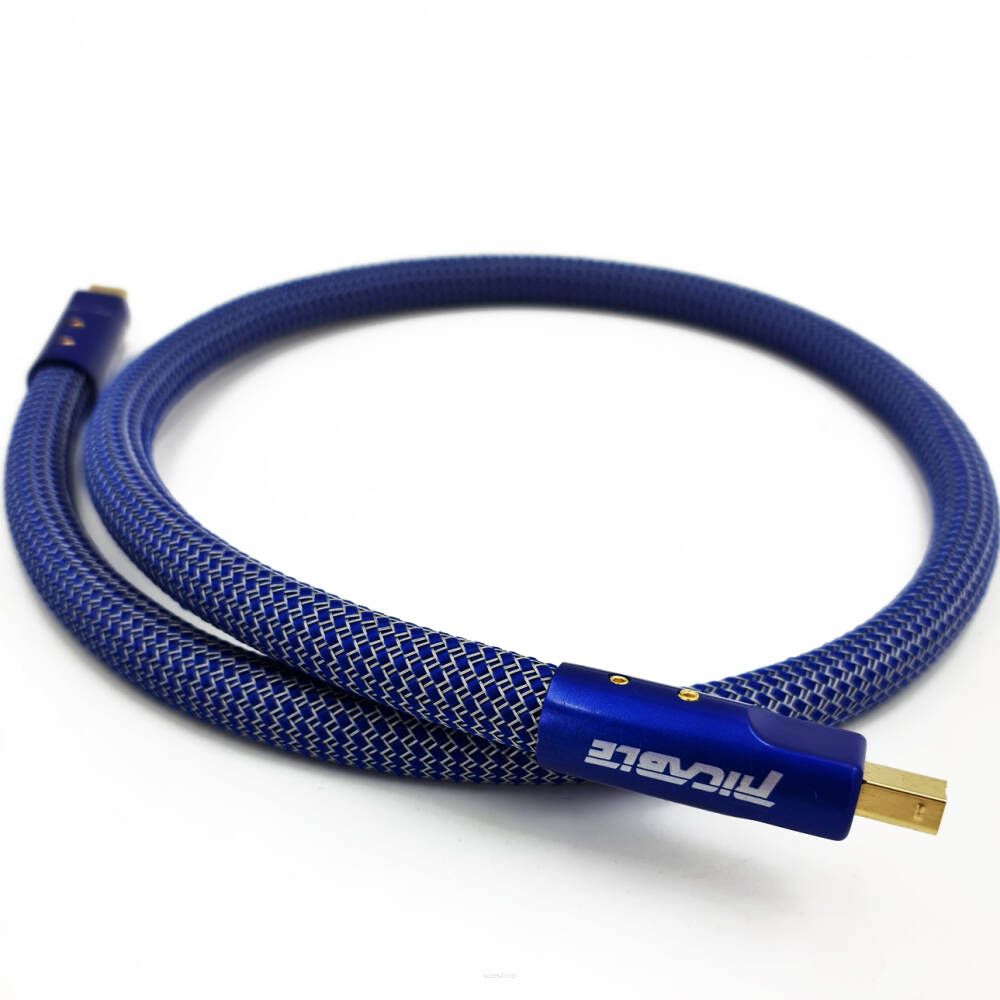

Wtyki USB-A i USB-B

Przewód zakończono wtykiem USB-A od strony urządzenia źródłowego oraz USB-B od strony przetwornika DAC. Miedziane styki pokryto 24-karatowym złotem, natomiast ich obudowy wykonano z niemagnetycznego stopu o podwyższonych właściwościach izolacyjnych.

Połączenia przewodników z wtykami są wykonywane ręcznie z wykorzystaniem eutektycznego stopu cyny, srebra i miedzi Sn/Ag/Cu.

Solidna konstrukcja wymagająca miejsca

Średnica zewnętrzna przewodu wynosi 16 mm. Oznacza to wyraźnie masywniejszą konstrukcję niż w typowych kablach USB. Przed zakupem warto sprawdzić ilość miejsca za urządzeniami i rozmieszczenie sąsiednich gniazd.

Przewodu nie należy zginać bezpośrednio przy wtykach ani układać pod dużym naprężeniem. Szczególnej uwagi wymagają lekkie przetworniki DAC, które sztywny i stosunkowo ciężki kabel może przesuwać po półce.

Parametry transmisji zależą od urządzeń

Ricable Invictus USB tworzy fizyczne połączenie USB 2.0, ale sam nie ustala maksymalnej rozdzielczości PCM ani obsługiwanych formatów DSD. Dostępne częstotliwości próbkowania, tryby transmisji oraz zgodność ze sterownikami zależą od źródła, odbiornika i ich interfejsów USB Audio.

Przewód nie wykonuje konwersji, korekcji ani przetwarzania sygnału cyfrowego.

Dane techniczne

Najczęściej zadawane pytania

Jakie wtyki ma Ricable Invictus USB?

Przewód jest zakończony wtykiem USB-A oraz USB-B. Najczęściej służy do połączenia komputera lub transportu cyfrowego z przetwornikiem DAC.

Czy jest to kabel USB-C?

Nie. Jest to przewód USB-A – USB-B. Urządzenie wyposażone wyłącznie w USB-C wymaga odpowiedniego adaptera lub innego kabla, a jego port musi obsługiwać właściwy tryb pracy USB Audio.

Czy mogę podłączyć go do każdego portu USB-A w streamerze?

Nie zawsze. Port USB-A musi obsługiwać wyjście USB Audio. Gniazda przeznaczone wyłącznie do pamięci masowej, serwisu lub podłączenia akcesoriów nie będą wysyłały sygnału audio do DAC-a.

Czy kabel określa maksymalną rozdzielczość PCM lub DSD?

Nie. Obsługiwane formaty i częstotliwości próbkowania zależą od urządzenia źródłowego, przetwornika DAC, sterowników i implementacji interfejsu USB Audio.

Czy w przewodzie odłączono linię zasilającą USB?

Nie. Invictus USB ma osobne przewodniki zasilające o przekroju 2 × 0,55 mm². Ich konstrukcja i ekranowanie są oddzielone od toru danych.

Czy przewód jest elastyczny?

Średnica 16 mm oraz rozbudowana konstrukcja sprawiają, że jest masywniejszy od standardowych kabli USB. Należy zapewnić wystarczającą przestrzeń za urządzeniami i unikać ciasnego zaginania przewodu przy wtykach.

Czy przewód jest kierunkowy?

Producent opisuje stronę USB-A jako połączenie ze źródłem, a USB-B jako połączenie z przetwornikiem. Różne typy wtyków jednoznacznie określają sposób podłączenia kabla.

Dobierz właściwe połączenie w Media Hit

Przed zakupem warto sprawdzić, czy źródło ma wyjście USB Audio typu A, a przetwornik DAC wejście USB-B. W Media Hit pomożemy zweryfikować zgodność przewodu z posiadanymi urządzeniami i dobrać odpowiednią długość połączenia.
