Eversolo T10 to wysokiej klasy transport strumieniowy zaprojektowany dla systemów audio wykorzystujących zewnętrzny przetwornik cyfrowo-analogowy. W przeciwieństwie do klasycznych streamerów z wbudowanym DAC-em urządzenie koncentruje się na cyfrowej części toru: streamingu, obsłudze lokalnej biblioteki muzycznej, precyzyjnym taktowaniu oraz możliwie stabilnym przekazywaniu sygnału do zewnętrznego przetwornika.

Zaawansowany zegar audio OCXO współpracujący z pętlą PLL, rozbudowana architektura izolacji, liniowe zasilanie, wyjścia USB Audio, IIS/I2S, AES/EBU, coaxial i optyczne oraz port sieciowy SFP tworzą z T10 nowoczesne centrum cyfrowego systemu High-End. Urządzenie obsługuje także korekcję akustyki evotune Pro, dwa wewnętrzne dyski M.2 NVMe, Wi-Fi 6, Ethernet 2.5G oraz materiały do PCM 768 kHz / 32 bit i natywnego stereo DSD512 na kompatybilnych wyjściach.

Transport strumieniowy bez wbudowanego DAC-a

Najważniejszą cechą T10 jest wyspecjalizowana konstrukcja transportu cyfrowego. Urządzenie nie posiada wbudowanego przetwornika cyfrowo-analogowego, dlatego zostało stworzone przede wszystkim do współpracy z zewnętrznym DAC-em.

Takie rozwiązanie jest szczególnie interesujące dla użytkowników, którzy:

• posiadają już wysokiej klasy przetwornik DAC,

• chcą niezależnie dobierać źródło cyfrowe i sekcję konwersji D/A,

• planują rozwijać system etapami,

• korzystają z wielu formatów i serwisów streamingowych,

• oczekują rozbudowanej obsługi lokalnej biblioteki muzycznej,

• potrzebują różnych standardów wyjść cyfrowych.

T10 może pełnić funkcję centralnego źródła dla muzyki z internetu, serwera NAS, pamięci USB oraz wewnętrznych dysków SSD.

Precyzyjne taktowanie OCXO i pętla PLL

Jednym z kluczowych elementów konstrukcji jest system zegara audio wykorzystujący oscylator OCXO oraz technologię PLL.

OCXO, czyli Oven-Controlled Crystal Oscillator, wykorzystuje stabilizację termiczną oscylatora kwarcowego. Jej zadaniem jest ograniczenie zmian częstotliwości związanych z wahaniami warunków pracy układu. Pętla PLL wspiera natomiast stabilność i kontrolę taktowania w cyfrowym torze audio.

W praktyce konstrukcja została opracowana z myślą o:

• ograniczeniu błędów czasowych,

• redukcji jittera,

• stabilnym przesyle sygnału cyfrowego,

• precyzyjnej współpracy z zewnętrznym DAC-em,

• zachowaniu informacji przestrzennych i mikrodynamiki nagrania.

Zewnętrzny zegar Master Clock 10 MHz i 25 MHz

T10 oferuje także wejście dla kompatybilnego zewnętrznego zegara wzorcowego. Obsługiwane są częstotliwości 10 MHz i 25 MHz oraz impedancje 50 Ω i 75 Ω.

Pozwala to zintegrować transport z zaawansowanym systemem zewnętrznego taktowania i rozbudować cyfrowy tor audio bez konieczności wymiany samego transportu.

Izolacja i ekranowanie krytycznych sekcji

Wysokowydajny procesor, duży ekran, układy sieciowe i zasilanie pracują wewnątrz jednej obudowy, dlatego w T10 szczególną uwagę poświęcono separacji poszczególnych sekcji.

Konstrukcja wykorzystuje fizyczny podział wewnętrznych obszarów oraz ekranowanie mające ograniczać wzajemny wpływ obwodów. Precyzyjne rozwiązania izolacyjne zastosowano również w kluczowych torach wyjściowych.

Celem takiej architektury jest ograniczenie:

• zakłóceń elektromagnetycznych EMI,

• zakłóceń radiowych RFI,

• szumów przenoszonych pomiędzy sekcjami,

• wpływu układów cyfrowych na transmisję audio,

• niepożądanych połączeń masy pomiędzy komponentami systemu.

Dla użytkownika zewnętrznego DAC-a oznacza to starannie przygotowane środowisko dla cyfrowego sygnału audio.

Liniowy zasilacz typu O-Type

T10 wykorzystuje dedykowany liniowy układ zasilania z transformatorem typu O-Type. Konstrukcja została zaprojektowana z myślą o stabilnym zasilaniu wrażliwych sekcji cyfrowych i układów odpowiedzialnych za taktowanie.

W zaawansowanym transporcie cyfrowym zasilanie ma znaczenie nie tylko dla dostępnej mocy, ale również dla poziomu zakłóceń obecnych wewnątrz całego urządzenia. Dlatego Eversolo łączy liniową sekcję zasilającą z fizycznym podziałem i ekranowaniem krytycznych obwodów.

USB Audio, IIS/I2S, AES/EBU, coaxial i Toslink

T10 oferuje szeroki wybór wyjść cyfrowych, dzięki czemu może współpracować zarówno z nowoczesnymi przetwornikami DAC, jak i bardziej klasycznymi urządzeniami audio.

Do dyspozycji są:

• USB Audio,

• IIS/I2S,

• AES/EBU,

• wyjście koncentryczne coaxial,

• wyjście optyczne Toslink.

Tak rozbudowany zestaw połączeń pozwala dobrać interfejs odpowiedni do możliwości konkretnego przetwornika cyfrowo-analogowego.

USB Audio i IIS/I2S – DSD512 oraz PCM 768 kHz / 32 bit

Najbardziej zaawansowane interfejsy umożliwiają przesyłanie materiałów wysokiej rozdzielczości do:

• PCM 768 kHz / 32 bit,

• natywnego stereo DSD512.

Ostateczna możliwość odtwarzania zależy również od kompatybilności podłączonego DAC-a i konfiguracji całego systemu.

AES/EBU, coaxial i wyjście optyczne

Klasyczne wyjścia cyfrowe pozwalają zintegrować T10 z szeroką grupą przetworników, wzmacniaczy i procesorów wyposażonych w odpowiednie wejścia.

Obsługiwane są sygnały do:

• PCM 192 kHz / 24 bit,

• DoP64.

IIS/I2S z ośmioma trybami wyjściowymi

Interfejs IIS, często określany również jako I2S, jest szczególnie interesujący w zaawansowanych systemach cyfrowych. W domowym audio producenci DAC-ów stosują jednak różne konfiguracje połączeń i mapowania pinów.

Dlatego T10 oferuje osiem wybieralnych trybów wyjściowych IIS.

Pozwala to zwiększyć kompatybilność z różnymi architekturami zewnętrznych przetworników DAC i dopasować konfigurację bezpośrednio z poziomu ustawień urządzenia.

Port światłowodowy SFP, Ethernet 2.5G i Wi-Fi 6

Eversolo T10 oferuje trzy zaawansowane sposoby komunikacji sieciowej:

• Ethernet RJ-45 do 2500 Mb/s,

• port światłowodowy SFP,

• dwuzakresowe Wi-Fi 6 2,4 GHz i 5 GHz.

SFP – optyczne połączenie sieciowe

Port SFP umożliwia wykorzystanie kompatybilnego modułu światłowodowego. W prawidłowo skonfigurowanej sieci odcinek optyczny pozwala fizycznie odseparować przewodzące połączenie elektryczne pomiędzy urządzeniami sieciowymi.

To rozwiązanie jest szczególnie interesujące dla rozbudowanych systemów audio, w których użytkownik chce ograniczyć możliwość przenoszenia zakłóceń elektrycznych z routerów, switchy i innych elementów infrastruktury LAN.

Moduł SFP należy dobrać zgodnie z wymaganiami konkretnej instalacji.

Dwa sloty M.2 NVMe SSD – do 16 TB pamięci

T10 może pełnić funkcję rozbudowanego lokalnego odtwarzacza i centrum biblioteki muzycznej.

Urządzenie posiada dwa wewnętrzne sloty:

• M.2 NVMe 3.0,

• format 2280.

Łączna obsługiwana przestrzeń może wynosić do 16 TB.

Dzięki temu w jednej obudowie można przechowywać bardzo dużą bibliotekę:

• FLAC,

• WAV,

• plików PCM Hi-Res,

• DSD,

• własnych archiwów muzycznych,

• materiałów zgrywanych z płyt CD.

Dyski SSD nie są częścią standardowego wyposażenia i należy dobrać je osobno.

8-rdzeniowy procesor, 8 GB RAM i 64 GB eMMC

Za obsługę systemu odpowiada wydajna platforma sprzętowa wyposażona w:

• 64-bitowy procesor 8-rdzeniowy,

• 8 GB pamięci operacyjnej,

• 64 GB pamięci eMMC.

Duża moc obliczeniowa wspiera:

• zarządzanie rozbudowaną biblioteką,

• obsługę metadanych i okładek,

• aplikacje streamingowe,

• korekcję akustyki,

• upsampling,

• duży interfejs dotykowy,

• pracę z lokalnymi i sieciowymi źródłami muzyki.

evotune Pro – korekcja akustyki pomieszczenia

T10 wyposażono w system evotune Pro przeznaczony do analizy warunków odsłuchowych i tworzenia korekcji dopasowanej do konkretnego pomieszczenia.

Jest to szczególnie ważne w zakresie niskich częstotliwości, gdzie położenie kolumn, miejsce odsłuchu, wymiary pomieszczenia i bliskość ścian mogą powodować wyraźne podbicia lub osłabienia pasma.

Odpowiednio skonfigurowana korekcja może pomóc w uzyskaniu:

• bardziej kontrolowanego basu,

• lepszej równowagi tonalnej,

• ograniczenia problematycznych rezonansów pomieszczenia,

• większej czytelności systemu,

• lepszego dopasowania charakterystyki do miejsca odsłuchu.

Streaming: TIDAL, Qobuz, Spotify i inne serwisy

Eversolo T10 został przygotowany jako rozbudowane centrum streamingu i lokalnego odtwarzania muzyki.

System integruje między innymi:

• TIDAL,

• Qobuz,

• Amazon Music,

• HIGHRESAUDIO,

• Deezer,

• Apple Music,

• IDAGIO,

• Presto Music,

• SoundCloud,

• TuneIn,

• Radio Paradise,

• radio internetowe.

Urządzenie obsługuje również wygodne protokoły bezpośredniego sterowania, w tym:

• Spotify Connect,

• TIDAL Connect,

• Qobuz Connect,

• DLNA.

Dzięki temu T10 może pracować zarówno jako źródło dla serwisów online, jak i centralny odtwarzacz muzyki przechowywanej lokalnie.

Odtwarzanie z NAS i lokalnej biblioteki muzycznej

Transport może współpracować z muzyką przechowywaną w domowej sieci na:

• serwerze NAS,

• komputerze,

• zasobach sieciowych,

• lokalnych serwerach multimedialnych.

W połączeniu z wewnętrznymi dyskami SSD umożliwia to stworzenie systemu, który łączy streaming internetowy z własnym archiwum muzycznym.

Upsampling do 16x

T10 oferuje zaawansowane funkcje cyfrowego upsamplingu.

W zależności od materiału źródłowego, konfiguracji i docelowego sposobu transmisji system może realizować zwiększenie częstotliwości próbkowania nawet do 16x.

Pozwala to eksperymentować ze sposobem przygotowania sygnału przed przekazaniem go do zewnętrznego DAC-a i dobrać ustawienie odpowiednie do konkretnego systemu.

Obsługa zewnętrznego napędu CD

Do portów USB 3.0 można podłączyć kompatybilny zewnętrzny napęd optyczny.

System wspiera funkcje związane z odtwarzaniem i archiwizacją płyt CD, w tym pracę z:

• informacjami o albumach,

• tytułami utworów,

• okładkami,

• metadanymi,

• mechanizmami wspierającymi poprawne zgrywanie materiału.

To praktyczne rozwiązanie dla użytkowników, którzy chcą połączyć kolekcję fizycznych płyt z własną biblioteką cyfrową.

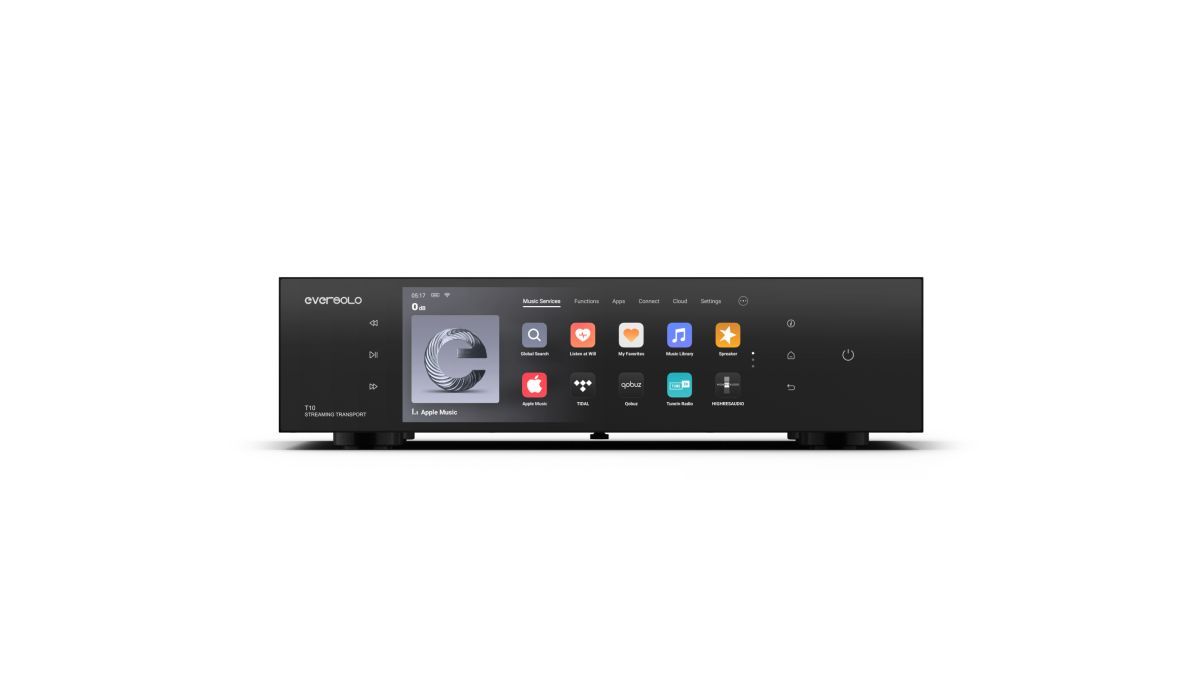

Duży ekran dotykowy 8,6 cala

Front urządzenia wyposażono w ekran dotykowy LCD o przekątnej 8,6 cala.

Wyświetlacz umożliwia wygodny dostęp do:

• biblioteki muzycznej,

• okładek albumów,

• informacji o sygnale,

• ustawień urządzenia,

• konfiguracji wyjść,

• funkcji systemowych,

• serwisów streamingowych.

Dostępne są również różne sposoby prezentacji odtwarzanej muzyki, w tym wskaźniki VU, analizatory widma oraz animacje ambientowe.

Sterowanie przez Eversolo Control

Pełne zarządzanie urządzeniem jest możliwe za pomocą aplikacji Eversolo Control.

Aplikacja umożliwia między innymi:

• wybór muzyki,

• obsługę biblioteki,

• zarządzanie kolejką,

• sterowanie odtwarzaniem,

• dostęp do ustawień,

• konfigurację wybranych funkcji urządzenia.

T10 może być obsługiwany z urządzeń mobilnych, a także bezpośrednio z dużego panelu dotykowego.

Dla kogo jest ten transport strumieniowy?

T10 jest szczególnie interesującą propozycją dla osób, które:

• posiadają wysokiej klasy zewnętrzny DAC,

• nie potrzebują kolejnego wbudowanego przetwornika D/A,

• budują system stereo klasy premium lub High-End,

• wykorzystują IIS/I2S albo USB Audio,

• przechowują dużą bibliotekę plików Hi-Res,

• korzystają z NAS,

• chcą zainstalować wewnętrzne dyski SSD,

• potrzebują sieci 2.5G lub połączenia SFP,

• planują zastosowanie zewnętrznego zegara Master Clock,

• chcą korzystać z korekcji pomieszczenia.

Specyfikacja techniczna

Typ:

• transport strumieniowy

• transport cyfrowy

• konstrukcja bez wbudowanego DAC-a

Wyświetlacz:

• ekran dotykowy LCD 8,6 cala

Procesor i pamięć:

• 64-bitowy procesor 8-rdzeniowy

• 8 GB pamięci RAM

• 64 GB pamięci eMMC

Obsługiwane formaty High-Res:

• PCM do 768 kHz / 32 bit

• natywne stereo DSD512

System taktowania:

• systemowy zegar femtosekundowy

• zegar audio OCXO

• technologia PLL

Wejście zewnętrznego zegara:

• 10 MHz

• 25 MHz

• 50 Ω

• 75 Ω

Zasilanie:

• dedykowany liniowy zasilacz typu O-Type

Wyjścia cyfrowe:

• USB Audio

• IIS/I2S

• AES/EBU

• coaxial

• Toslink

USB Audio:

• PCM do 768 kHz / 32 bit

• natywne stereo DSD512

IIS/I2S:

• PCM do 768 kHz / 32 bit

• natywne stereo DSD512

• 8 trybów wyjściowych

AES/EBU, coaxial i Toslink:

• PCM do 192 kHz / 24 bit

• DoP64

Łączność sieciowa:

• Ethernet RJ-45 do 2500 Mb/s

• port SFP

• Wi-Fi 6

• 2,4 GHz / 5 GHz

Pamięć masowa:

• 2 x M.2 NVMe 3.0

• format 2280

• do 16 TB łącznej przestrzeni

• dyski SSD sprzedawane osobno

Porty dodatkowe:

• 2 x USB 3.0 typu A

• obsługa zewnętrznych pamięci

• możliwość współpracy z kompatybilnym napędem CD

Korekcja akustyki:

• evotune Pro

Przetwarzanie cyfrowe:

• upsampling do 16x

Wybrane funkcje streamingowe:

• Spotify Connect

• TIDAL Connect

• Qobuz Connect

• DLNA

Sterowanie:

• ekran dotykowy

• aplikacja Eversolo Control

• pilot

• Trigger Out

Wymiary:

• 365 x 310 x 88 mm

Najczęściej zadawane pytania – FAQ

Czy Eversolo T10 ma wbudowany DAC?

Nie. T10 jest wyspecjalizowanym transportem strumieniowym i nie posiada wbudowanego przetwornika cyfrowo-analogowego. Do uzyskania sygnału analogowego potrzebny jest kompatybilny zewnętrzny DAC.

Z jakim zewnętrznym DAC-em można połączyć T10?

Urządzenie może współpracować z przetwornikami wyposażonymi w kompatybilne wejście USB Audio, IIS/I2S, AES/EBU, coaxial lub optyczne. Najlepszy sposób połączenia zależy od możliwości konkretnego DAC-a.

Czy T10 obsługuje I2S?

Tak. Transport posiada interfejs IIS/I2S i oferuje osiem wybieralnych trybów wyjściowych, co zwiększa możliwość dopasowania konfiguracji do różnych przetworników DAC.

Czy T10 odtwarza DSD512?

Tak. Na kompatybilnych wyjściach USB Audio i IIS/I2S urządzenie obsługuje natywne stereo DSD512 oraz PCM do 768 kHz / 32 bit.

Czy można zamontować dyski SSD?

Tak. T10 posiada dwa wewnętrzne sloty M.2 NVMe 3.0 w formacie 2280. Łączna obsługiwana przestrzeń może wynosić do 16 TB. Dyski należy dokupić osobno.

Co daje port SFP?

Port SFP umożliwia zastosowanie kompatybilnego połączenia światłowodowego. W odpowiednio skonfigurowanej sieci optyczny odcinek transmisji pozwala uniknąć bezpośredniego przewodzącego połączenia elektrycznego pomiędzy urządzeniami sieciowymi.

Czy T10 współpracuje z zewnętrznym zegarem Master Clock?

Tak. Urządzenie obsługuje kompatybilne zewnętrzne sygnały zegarowe 10 MHz i 25 MHz oraz impedancję 50 Ω i 75 Ω.

Czy T10 posiada korekcję akustyki pomieszczenia?

Tak. Eversolo T10 obsługuje system evotune Pro przeznaczony do analizy warunków odsłuchowych i przygotowania korekcji dopasowanej do pomieszczenia.

Czy można korzystać z TIDAL Connect i Qobuz Connect?

Tak. T10 obsługuje między innymi TIDAL Connect i Qobuz Connect, a także Spotify Connect oraz inne metody streamingu i odtwarzania sieciowego.

Czy T10 może odtwarzać muzykę z serwera NAS?

Tak. Urządzenie może korzystać z muzyki dostępnej w sieci lokalnej i współpracować z odpowiednio skonfigurowanymi zasobami sieciowymi oraz serwerami muzycznymi.
