Nie każda naprawa sprzętu audio polega na prostym znalezieniu uszkodzonego kondensatora, wymianie kilku elementów i zamknięciu obudowy. Czasami urządzenie trafiające do serwisu działa pozornie poprawnie, ale od czasu do czasu pojawiają się objawy, które trudno jednoznacznie uchwycić: szum w jednym kanale, problemy z wykrywaniem źródła, nieregularne zachowanie przy przełączaniu wejść albo subtelne pogorszenie jakości dźwięku.
Takim przypadkiem był przetwornik cyfrowo-analogowy M2Tech Young 384/32, który trafił do serwisu Media Hit z objawami występującymi nieregularnie. To dobra okazja, żeby pokazać, jak wygląda profesjonalna diagnostyka urządzenia cyfrowo-analogowego i dlaczego w dobrym serwisie audio sama informacja „działa / nie działa” to zdecydowanie za mało.
Klient zgłosił dwie podstawowe usterki:
To typ objawów, które bywają szczególnie niewdzięczne w diagnostyce. Urządzenie może przez większość czasu pracować poprawnie, a problem pojawia się dopiero przy konkretnych warunkach: po zimnym starcie, po przełączeniu wejścia, po dłuższej pracy albo przy określonej częstotliwości próbkowania.
W przypadku sprzętu cyfrowego, a szczególnie przetworników DAC, przyczyna takich problemów może leżeć zarówno w części analogowej, jak i cyfrowej. To oznacza, że nie wystarczy sprawdzić jednego fragmentu układu. Trzeba przeanalizować całą drogę sygnału — od wejścia cyfrowego, przez układy odbiorcze i przetwarzanie, aż po analogowy stopień wyjściowy.

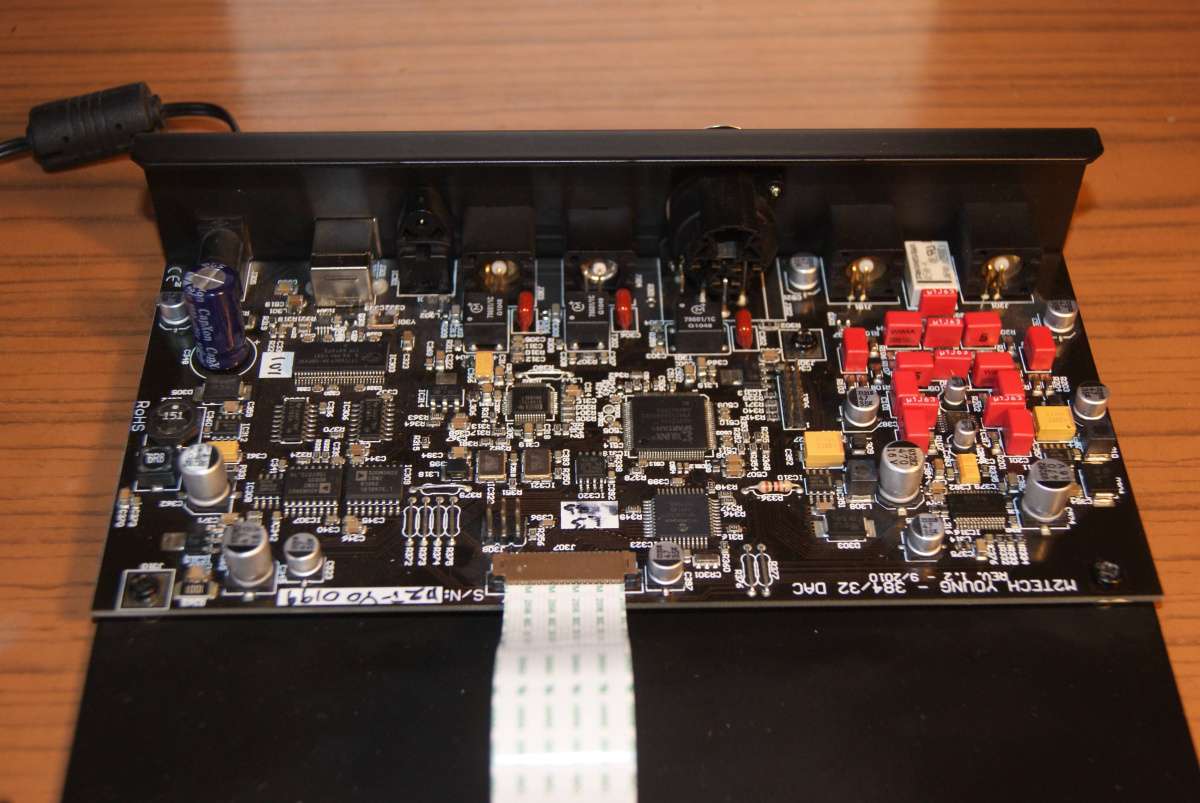

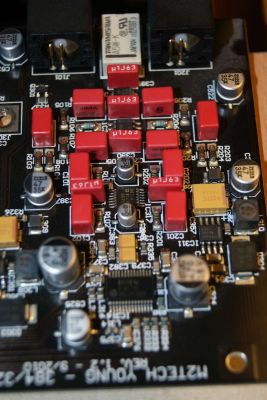

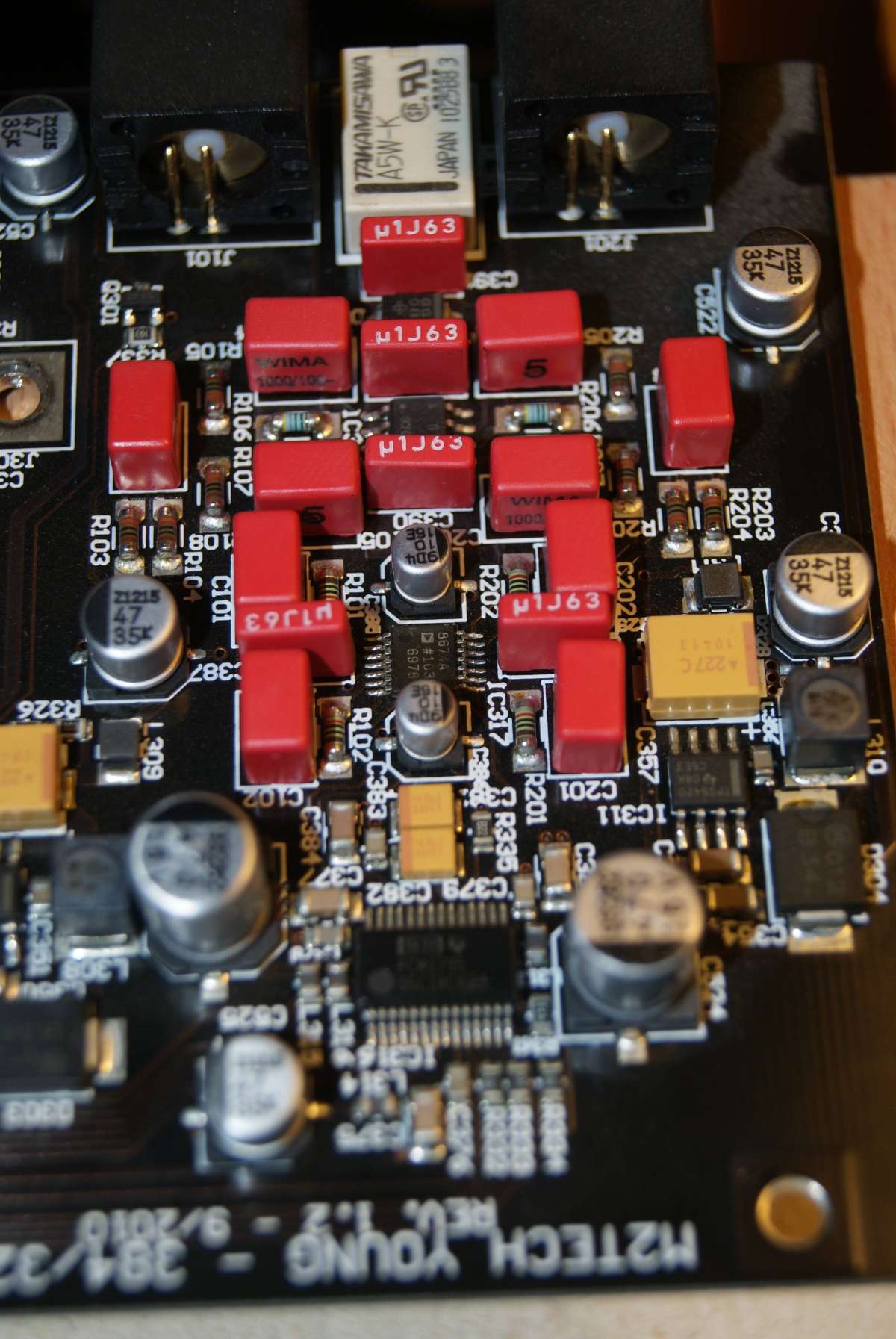

Podczas diagnostyki potwierdzono usterkę w wyjściowym stopniu analogowym. To właśnie ta część urządzenia odpowiada za końcowy, analogowy sygnał trafiający dalej do wzmacniacza lub przedwzmacniacza.

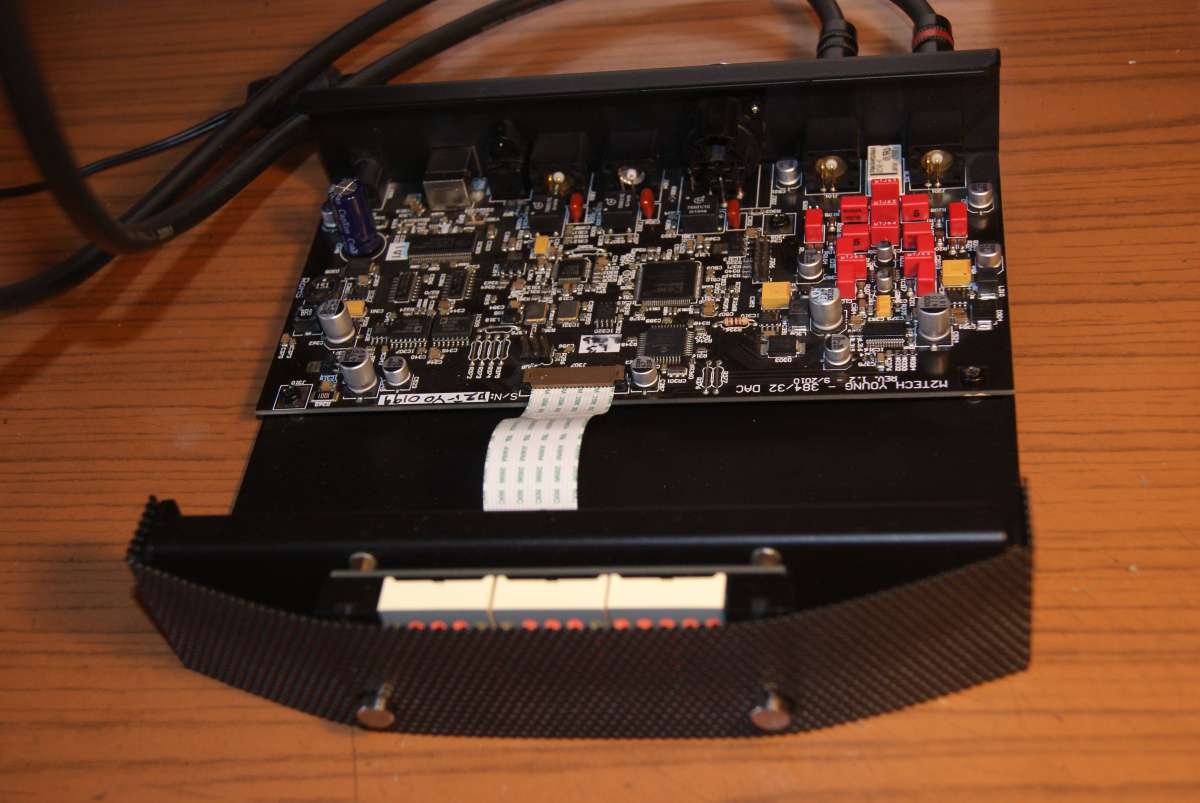

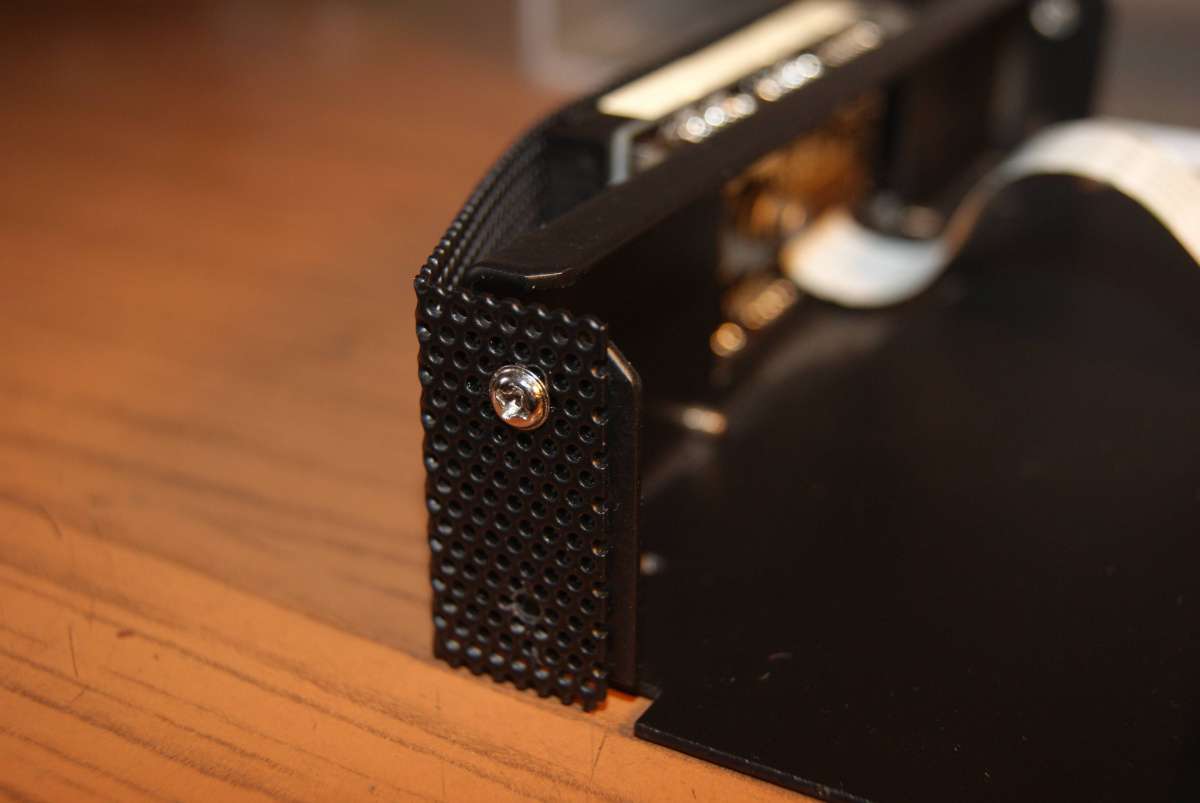

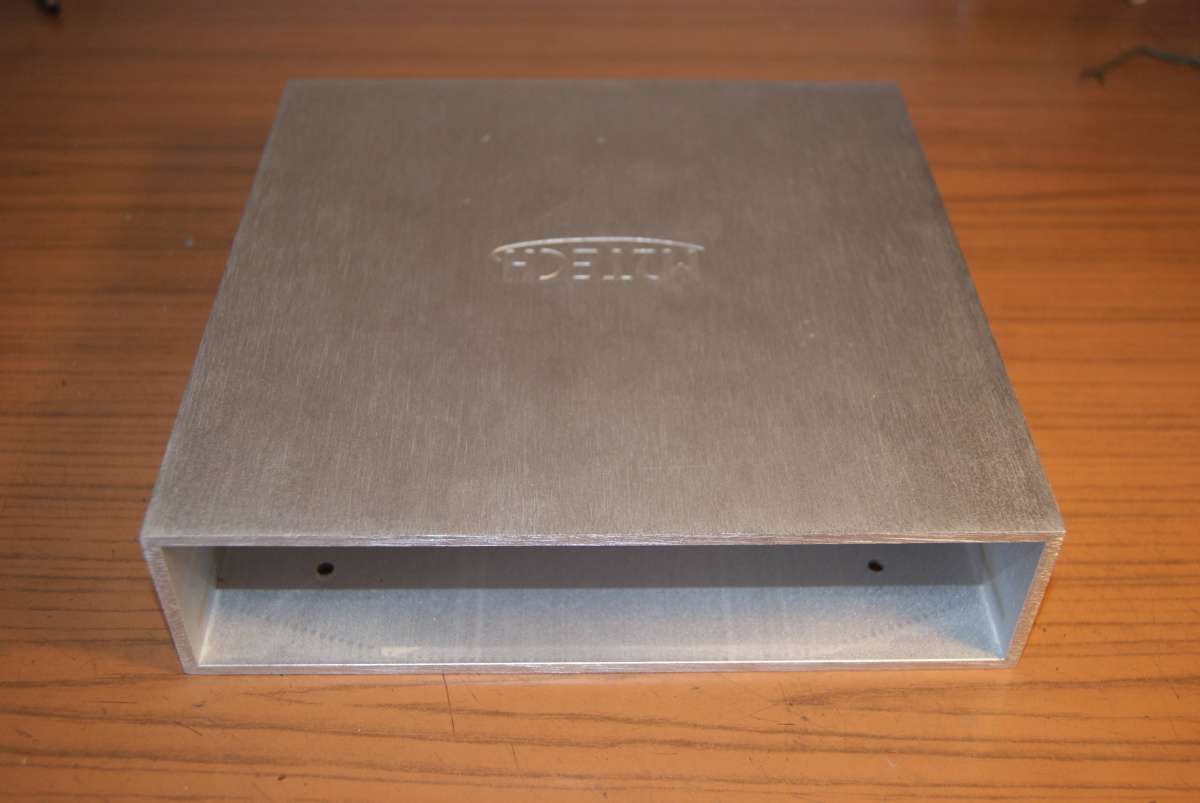

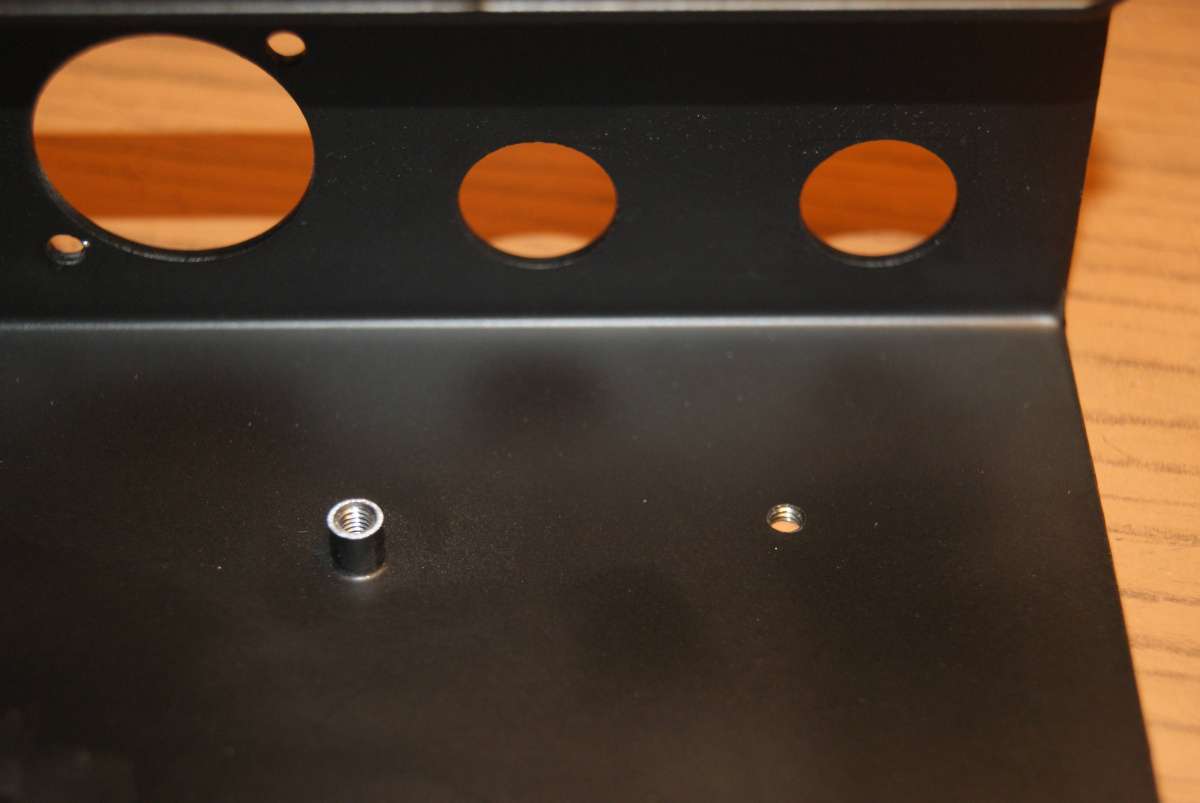

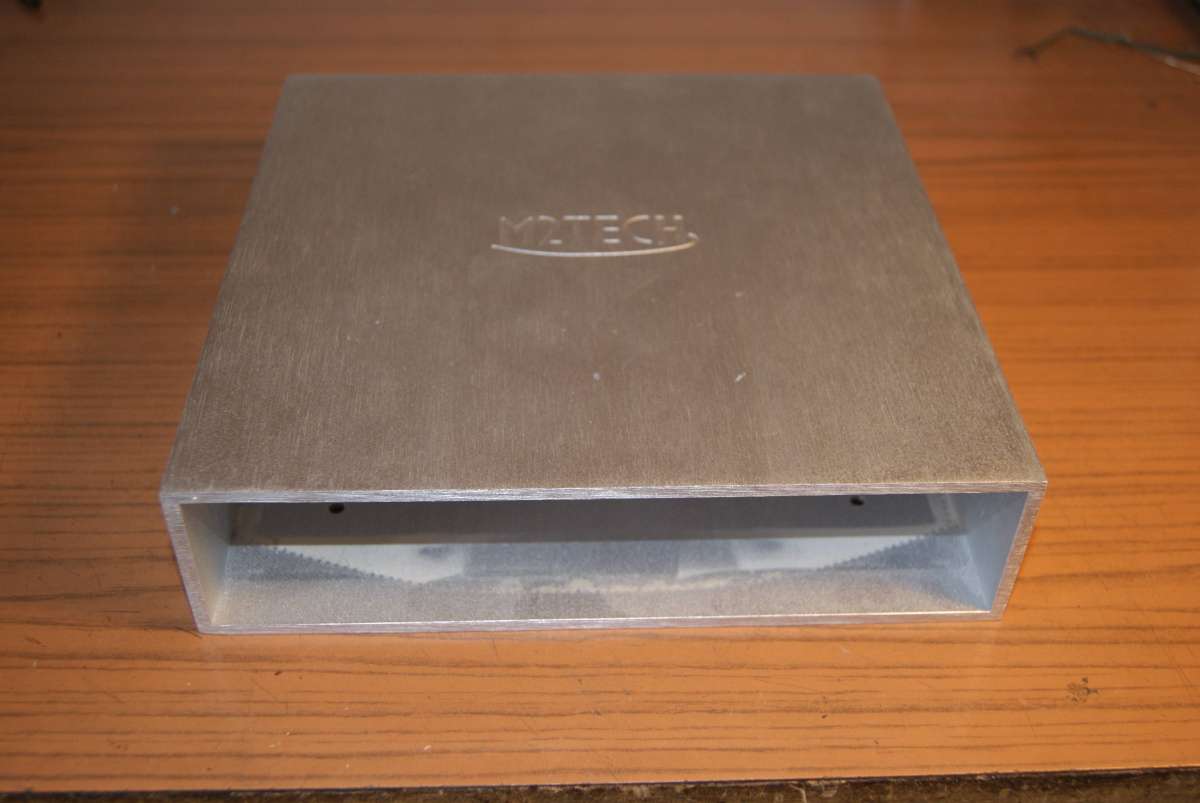

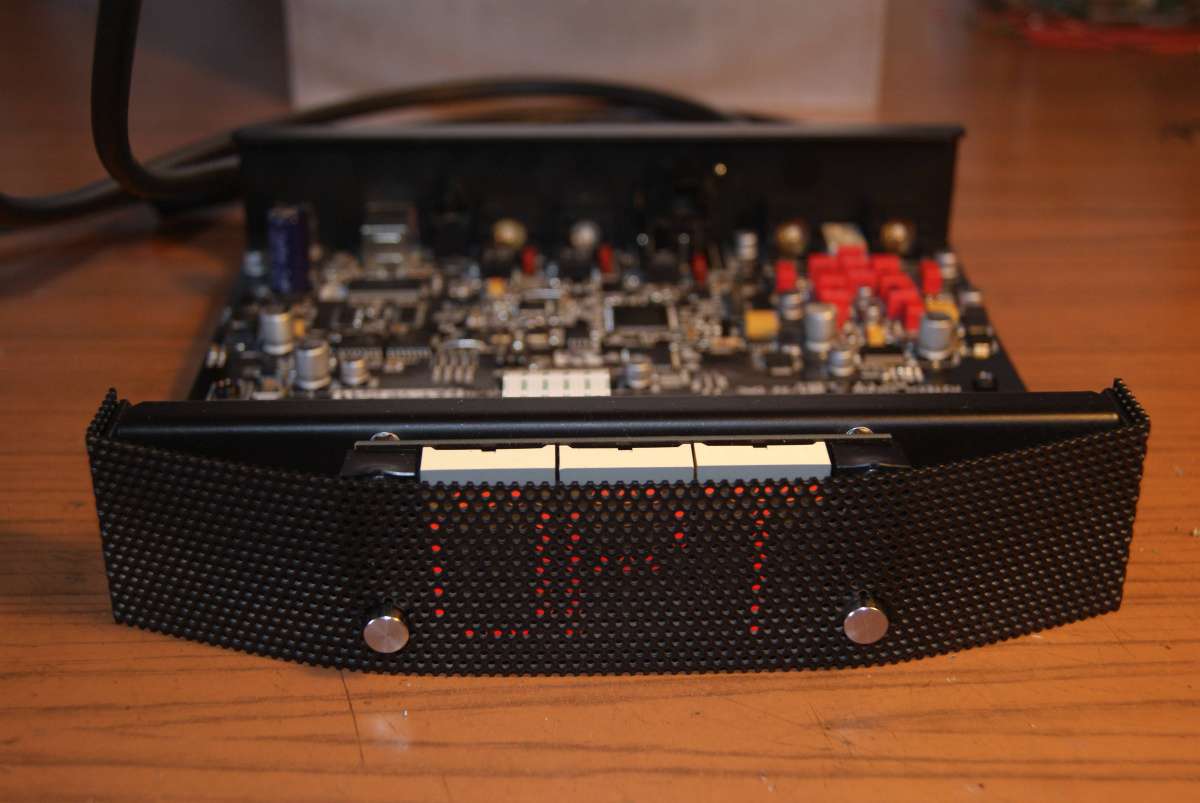

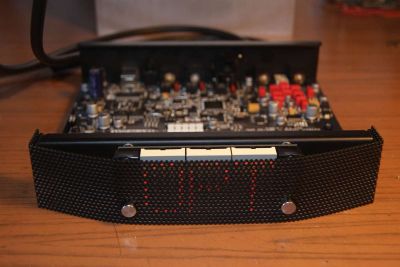

W urządzeniu zauważono również ślady mogące wskazywać na wcześniejsze ingerencje serwisowe: odwrotnie założoną obudowę oraz brak śrubek przedniej siatki. To ważna informacja, ponieważ wcześniejsze próby naprawy mogą utrudnić diagnostykę. Czasem uszkodzenie nie wynika tylko z wieku urządzenia, ale również z nieprawidłowej ingerencji, błędnego montażu albo pozostawienia elementów w stanie niezgodnym z fabrycznym.
W ramach naprawy usunięto usterkę w stopniu wyjściowym, a następnie wykonano dalsze testy, ponieważ samo usunięcie jednej awarii nie wyjaśniało wszystkich obserwowanych objawów.

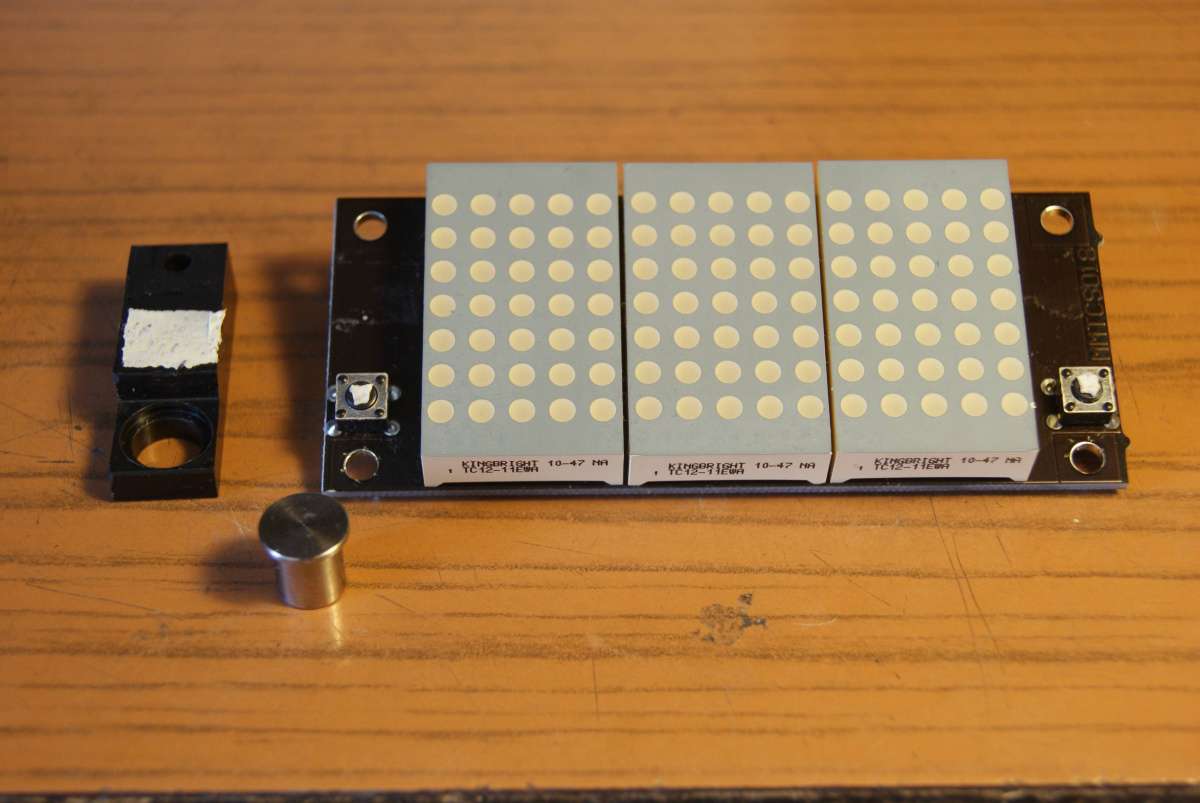

Kolejnym zauważonym problemem była niestabilna, chaotyczna reakcja urządzenia na przyciski. W praktyce może to wyglądać tak, że urządzenie nie reaguje tak, jak powinno: jedno naciśnięcie może zostać odczytane kilka razy, wybór źródła może być niepewny, a obsługa staje się nieprzewidywalna.
Przyczyną był brak skutecznego tzw. debouncingu przycisków.
Brzmi technicznie, ale zasada jest prosta. Fizyczny przycisk po naciśnięciu nie zawsze od razu daje idealny, pojedynczy impuls elektryczny. Przez ułamek sekundy styk może wielokrotnie „odbić”, czyli bardzo szybko rozłączać się i zwierać. Dobrze zaprojektowane urządzenie powinno ten efekt ignorować — właśnie za pomocą debouncingu, czyli programowego lub sprzętowego filtrowania takich przypadkowych impulsów.
W tym egzemplarzu problem został rozwiązany drogą sprzętową: mikrostyki zostały wyczyszczone, a dodatkowo wdrożono poprawkę zapewniającą prawidłowe działanie przycisków.
To dobry przykład tego, że serwis audio nie zawsze kończy się na wymianie uszkodzonego elementu. Czasami trzeba poprawić sposób, w jaki urządzenie radzi sobie z naturalnym zachowaniem mechanicznych komponentów.
Po usunięciu oczywistych usterek wykonano szczegółowe pomiary. To kluczowy etap, ponieważ niektóre problemy w sprzęcie cyfrowo-analogowym nie są łatwe do wychwycenia na podstawie samego odsłuchu.
W przypadku M2Tech Young 384/32 zaobserwowano dwie nieregularne anomalie:
Obie anomalie pojawiały się losowo — podczas początkowego włączania urządzenia lub przy przełączaniu źródeł sygnału cyfrowego. To ważne, ponieważ problemy losowe są jednymi z najtrudniejszych do diagnostyki. Urządzenie może przejść część testów poprawnie, a dopiero kolejne uruchomienie albo zmiana wejścia ujawniają nieprawidłowość.
Analizowany przetwornik wykorzystywał m.in.:
Taka architektura oznacza, że sygnał audio przechodzi przez kilka etapów obróbki i synchronizacji. Jeżeli któryś z układów zostanie zainicjalizowany w nieodpowiednim momencie, jeżeli zegary nie ustabilizują się prawidłowo albo konfiguracja logiki cyfrowej znajdzie się blisko granicy stabilnej pracy, mogą pojawić się błędy, których nie da się naprawić zwykłą wymianą kondensatora czy przekaźnika.
Pierwsza nietypowa anomalia dotyczyła prawego kanału. Przy niskim poziomie sygnału, około -50 dBFS i poniżej, pojawiał się błąd przypominający ograniczenie rozdzielczości sygnału. Zamiast gładkiej fali, przebieg zaczynał wyglądać „schodkowo”.
W uproszczeniu: sygnał tracił swoją precyzję na bardzo niskich poziomach. W pomiarach było to dobrze widoczne jako zniekształcony kształt fali w prawym kanale.
Co ważne, problem nie występował zawsze. Według obserwacji pojawiał się statystycznie raz na kilka uruchomień urządzenia. To sugerowało, że nie mamy do czynienia z klasyczną, stałą awarią jednego elementu, ale z niestabilnością w sekcji cyfrowego przetwarzania sygnału.
Analiza wskazała na problem związany z pracą układu FPGA. FPGA to układ programowalny — nie jest klasycznym procesorem wykonującym instrukcje w typowy sposób, lecz zestawem konfigurowalnych bramek logicznych. Przy każdym uruchomieniu urządzenia jego konfiguracja jest ładowana z pamięci.
Jeżeli projekt logiki cyfrowej działa zbyt blisko granic stabilności czasowej, mogą pojawiać się losowe błędy. W tym przypadku wskazywało to na problem typu setup-and-hold, czyli sytuację, w której dane trafiają na krawędź zegara w nieodpowiednim momencie. W praktyce może to spowodować błędne odczytanie części informacji i degradację sygnału w jednym kanale.
To nie jest typowa awaria, którą łatwo naprawić przez wymianę jednego elementu. To problem z obszaru projektu cyfrowego i zachowania układu w czasie.

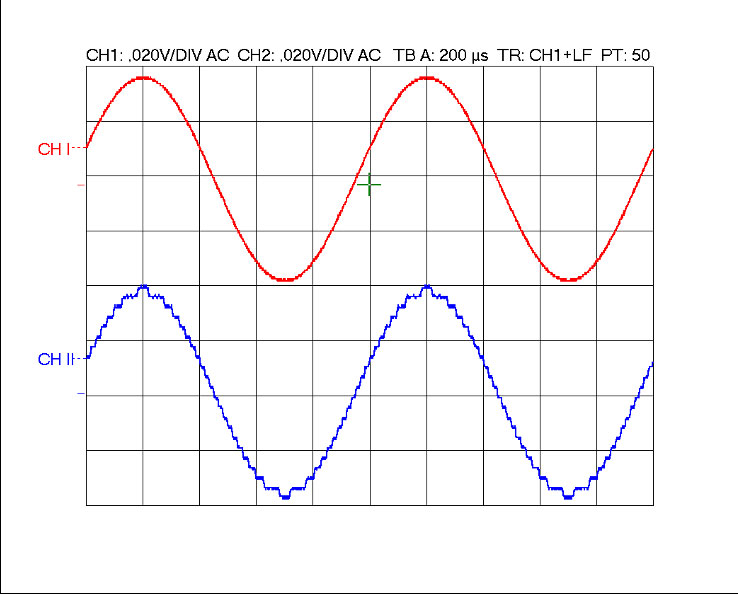

przebieg sygnału 1kHz, -40dBFS, próbkowanie 44,1kHz, widzimy że w prawym kanale (CH II) uwidaczniają się „schodki”
Druga anomalia była równie ciekawa. Prawy kanał potrafił opóźniać się względem lewego o dokładnie jedną próbkę.
Przy częstotliwości próbkowania 44,1 kHz odpowiadało to opóźnieniu około 22,67 mikrosekundy. Przy 192 kHz opóźnienie było krótsze i wynosiło około 5,21 mikrosekundy.
Dla użytkownika taka wartość może wydawać się mikroskopijna — i w wielu realnych sytuacjach odsłuchowych faktycznie może nie być łatwa do wychwycenia. Ale z punktu widzenia diagnostyki jest to bardzo istotny ślad. Tak precyzyjne, powtarzalne przesunięcie nie wygląda jak przypadkowy problem analogowy. Wskazuje raczej na błąd synchronizacji cyfrowej.
Analiza wykazała, że problem może pojawiać się w momencie inicjalizacji lub zmiany źródła wejściowego. Jeżeli układ odpowiedzialny za odbiór i routing sygnału cyfrowego nie zdąży ustabilizować zegara, a dalszy tor audio zostanie otwarty zbyt wcześnie, FPGA może zarejestrować pierwszą próbkę z opóźnieniem. Efektem jest trwałe przesunięcie kanału do czasu kolejnej inicjalizacji.
To kolejny przykład usterki, której nie da się prawidłowo ocenić „na oko”. Dopiero pomiar pokazuje, co rzeczywiście dzieje się z sygnałem.

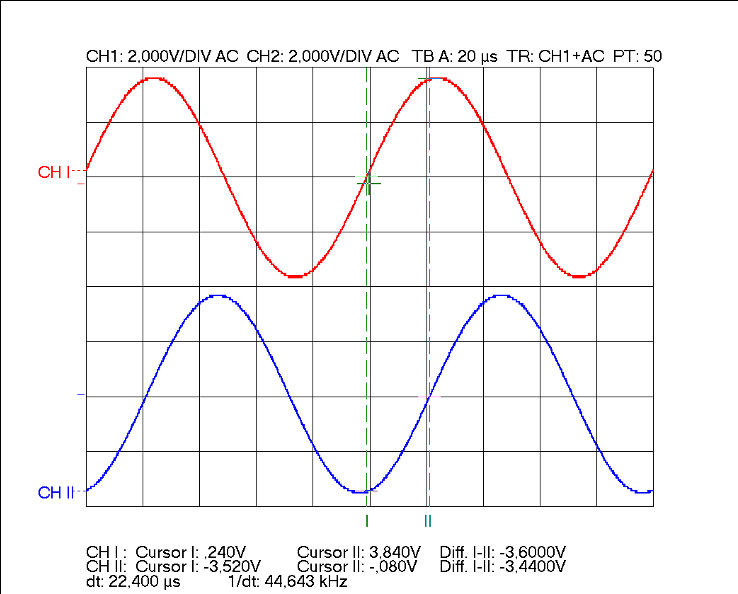

przebieg sygnału 10kHz, 0dBFS, próbkowanie 44,1kHz, widzimy że kanał prawy (CH II) jest opóźniony względem lewego (CH I) o około 22µs
To najważniejsze pytanie z punktu widzenia klienta.
W tym przypadku oczywiste usterki zostały usunięte: naprawiono stopień wyjściowy, poprawiono działanie przycisków i wykonano szczegółową diagnostykę. Natomiast dwie głębsze anomalie cyfrowe wskazywały na problem projektowy lub firmware’owy związany z pracą układu FPGA i synchronizacją.
Teoretycznie można byłoby rozważać wymianę układu FPGA. Problem w tym, że nie daje to stuprocentowej gwarancji trwałego rozwiązania. Jeżeli przyczyna leży w projekcie konfiguracji układu lub w sposobie inicjalizacji, sama wymiana elementu może pomóc tylko czasowo albo nie pomóc wcale. Dodatkowo tego typu operacja wiązałaby się z wysokimi kosztami.
Dlatego podjęto decyzję, aby nie eskalować kosztów naprawy w sposób nieproporcjonalny do przewidywanego efektu. Klient otrzymał pełną informację o stanie urządzenia, zakresie wykonanych prac oraz charakterze anomalii.
I to jest bardzo ważny element profesjonalnego serwisu.
Dobry serwis nie polega na tym, żeby za wszelką cenę wykonać najdroższą możliwą operację. Dobry serwis powinien powiedzieć klientowi prawdę: co zostało naprawione, co pozostaje ograniczeniem urządzenia, jakie są ryzyka dalszej naprawy i czy koszt ma sens.
W przypadku tego egzemplarza zalecono m.in. całkowite odłączanie DAC-a od sieci po zakończeniu odsłuchu.
To szczególnie istotne, ponieważ włącznik urządzenia nie odcinał całkowicie zasilania całej elektroniki. Wyłączał jedynie wyświetlacz i przekaźnik na wyjściach analogowych, podczas gdy wewnętrzne układy nadal pozostawały zasilane.
Zalecono również, aby — jeżeli źródło sygnału na to pozwala — korzystać z upsamplingu do 192 kHz. Przy tej częstotliwości ewentualne opóźnienie jednej próbki ma znacznie krótszy czas trwania niż przy 44,1 kHz.
Dodatkowo zauważono niestabilne działanie sterownika USB w określonej konfiguracji systemu Windows. W przypadku problemów z odtwarzaniem przez USB zalecono wybór trybu Direct Sound zamiast WASAPI / Exclusive.
Ten przypadek pokazuje kilka rzeczy.
Po pierwsze, nie każdy problem w sprzęcie audio jest oczywisty. Szum w jednym kanale może wynikać z toru analogowego, ale może też być skutkiem błędu cyfrowego pojawiającego się wcześniej w torze sygnału.
Po drugie, sprzęt cyfrowy także się starzeje. Często myślimy o starzeniu głównie w kontekście kondensatorów, potencjometrów, przekaźników czy mechaniki. Tymczasem z czasem ujawniać mogą się również problemy związane z pracą układów cyfrowych, marginesami czasowymi i stabilnością konfiguracji.
Po trzecie, pomiary są niezbędne. Bez nich można przeoczyć problemy, które nie zawsze są słyszalne od razu, ale realnie wpływają na zachowanie urządzenia.
Po czwarte, uczciwa diagnoza jest czasami ważniejsza niż sama naprawa. Klient powinien wiedzieć, czy dalsze inwestowanie w urządzenie ma sens, czy problem jest usuwalny, czy raczej wynika z ograniczeń konstrukcyjnych.
